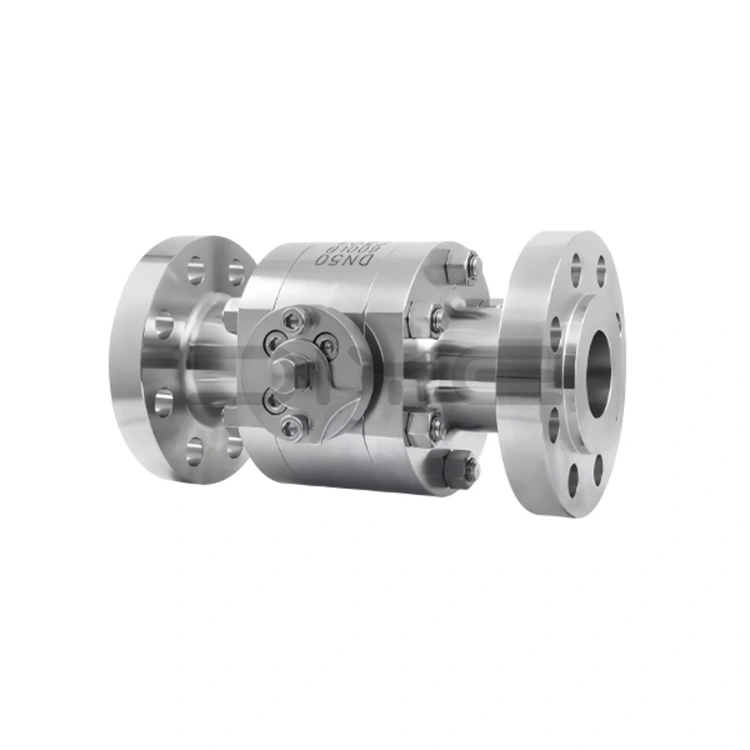

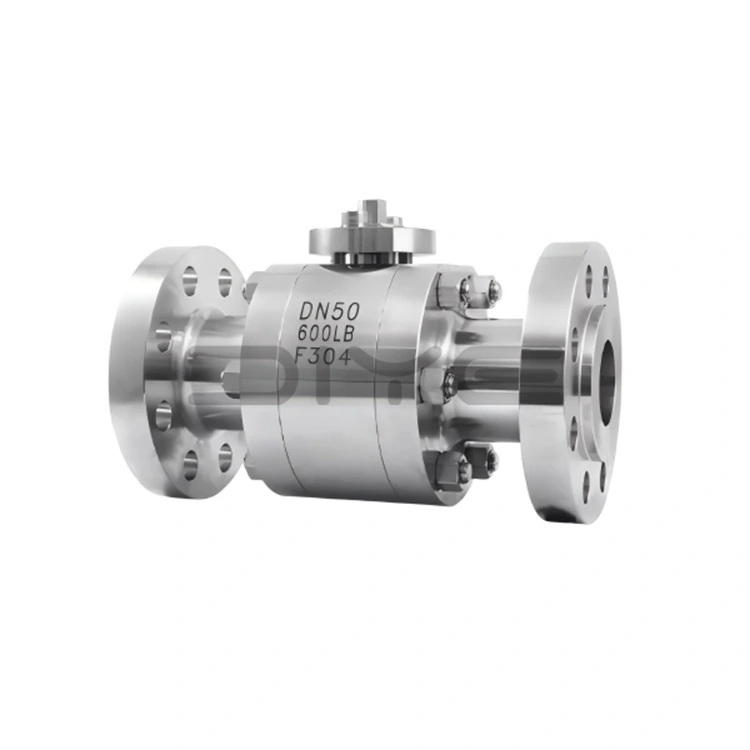

Smidt stål Høytrykksflens kuleventil

DIYE VALVEs smidde stål høytrykksflensede kuleventilserie er designet, produsert og testet i strengt samsvar med flere nasjonale og internasjonale standarder for å sikre produktytelse oppfyller globale ingeniørbehov.

- Design- og produksjonsstandarder: GB/T 12237, API 608, ISO 17292, EN 1983:2013

- Standarder for flenstilkobling: JB/T79.1~79.4, ANSI B16.5, GB/T 9113

- Strukturelle lengdestandarder: ASME B16.10

- Teststandarder: GB/T 13927, ISO 5208

Standard nominelle diametre: DN10~DN300 (1/4"~12"), trykkklassifiseringer: Klasse 150~Klasse 600 (PN10~PN100); tilpassede høytrykksspesifikasjoner som ikke er standard, som 2500LB og PN400, er tilgjengelige, og nominelle diametre kan justeres i henhold til kundenes tegninger for å tilpasses ulike høytrykksrørledningskrav.

Kjerneproduktfordeler

1. Smidde materialer av høy kvalitet, stabil ytelse

Hovedmaterialet til den smidde stålhøytrykksflenskuleventilen er smidd stål av høy kvalitet, egnet for ulike tøffe arbeidsforhold, spesielt som følger:

- Karbonstålsmiing (WCB/A216-WCB): Høy strukturell styrke, egnet for konvensjonelle ikke-korrosive høytrykksforhold (som vanlige industrielle olje- og gassrørledninger).

- Rustfritt stålsmiing (F304/F316L): 304-materialet er motstandsdyktig mot mild korrosjon, egnet for generelle høytrykkskjemikalier, vannbehandling og andre forhold; 316L-materiale, med tilsatt molybden, forbedrer korrosjonsmotstanden og oksidasjonsmotstanden betydelig, egnet for svært korrosive miljøer som syrer, alkalier, svovelholdige medier og sjøvann. Levetiden under høytrykks-korrosive forhold er 3-5 ganger så lang som for vanlige kuleventiler av karbonstål.

- Spesielle stålsmiinger (som 35CrMoA): Tilpasset for ekstremt høyt trykk og spesielle arbeidsforhold, og gir pålitelig materialstøtte.

2. Høyytelses tilbehør, trygt og holdbart

Alt tilbehør til den smidde høytrykksflenskuleventilen i stål er laget av spesialiserte høytrykksmaterialer, noe som sikrer den generelle stabiliteten og sikkerheten til ventilen:

- Ventilstamme: Laget av slitesterk og korrosjonsbestandig smiing som 2Cr13/A246-416, med en nitrert overflatebehandling, som gir utmerket torsjonsstyrke. Den bunnmonterte designen med en bakforseglingsstruktur forhindrer at ventilstammen faller av og medialekkasje.

- Bolter: Bruk 35CrMoA/A193-B7 spesialiserte høytrykksbolter, som tilbyr høy styrke og anti-løsende egenskaper, egnet for høytrykksforhold.

- Tetninger: Laget av høytrykksspesialiserte materialer som PTFE, PPL og fluorgummi. Noen modeller bruker en trippelstruktur av metallhardforsegling + elastisk hjelpetetning, der jo høyere trykk, desto tettere er tetningen, oppnår toveis nulllekkasje og oppfyller API 6D "nulllekkasje"-standarden.

3. Vitenskapelig struktur, bred tilpasningsevne

Ved å ta i bruk målrettede strukturelle design basert på driftsforhold, er den smidde høytrykksflenskuleventilen i stål egnet for ulike scenarier:

Flytende kulestruktur: Egnet for ventiler med liten diameter, avhengig av middels trykk for å sikre en tett passform mellom kulen og ventilsetet. Enkel struktur, pålitelig forsegling.

- Fast kulestruktur: Egnet for ventiler med stor diameter. Kulen støttes av øvre og nedre aksler, forhindrer forskyvning under åpning og lukking, reduserer driftsmomentet, egnet for hyppig drift under høyt trykk og reduserer ventilstammeslitasje.

- Antistatisk og brannsikker design: Utstyrt på noen modeller. Den antistatiske utformingen forhindrer statiske gnister, og den brannsikre utformingen tillater midlertidig forsegling gjennom metall-til-metall-kontakt etter at tetningene brenner ut, egnet for brennbare og eksplosive høytrykksforhold.

Vårt engasjement

Som en profesjonell produsent og leverandør i Kina, følger DIYE VALVE filosofien om "Quality First, Customer Supreme." Vår fabrikk har et komplett produksjons- og testsystem, med streng kontroll gjennom hele prosessen for å sikre produktkvalitet. Vi tilbyr også profesjonell teknisk støtte og ettersalgsservice, og har etablert langsiktige og stabile samarbeidsforhold med globale partnere.

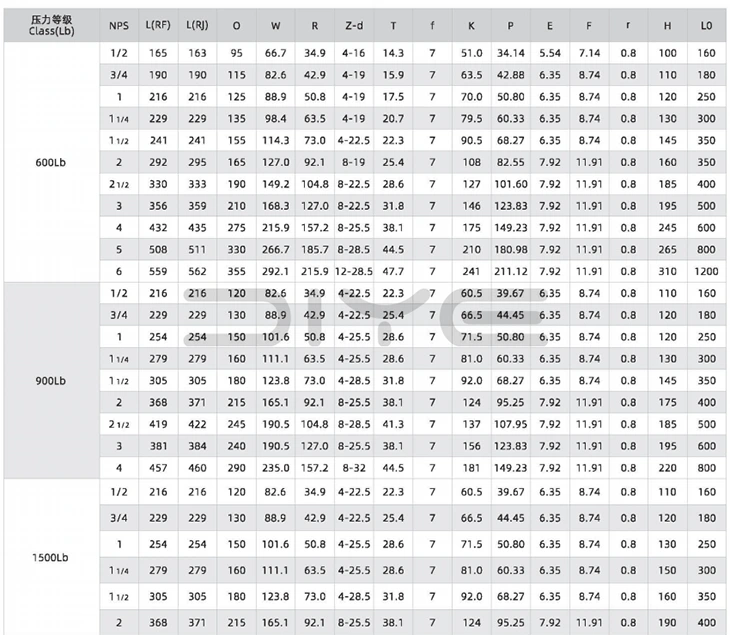

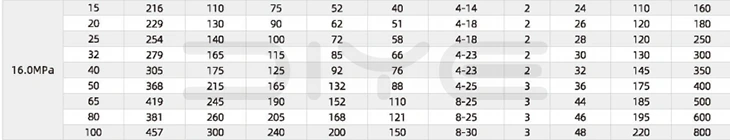

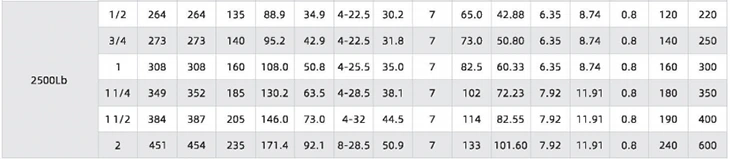

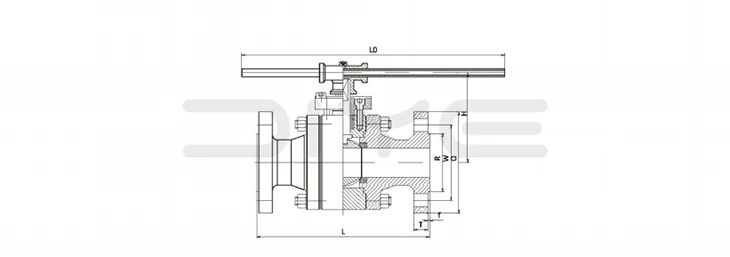

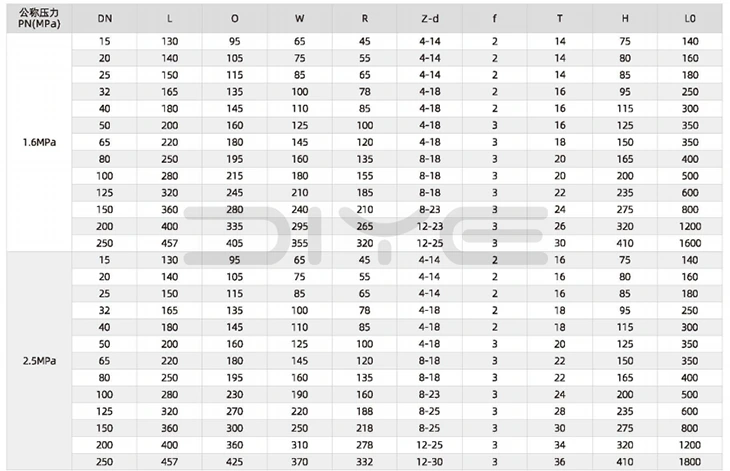

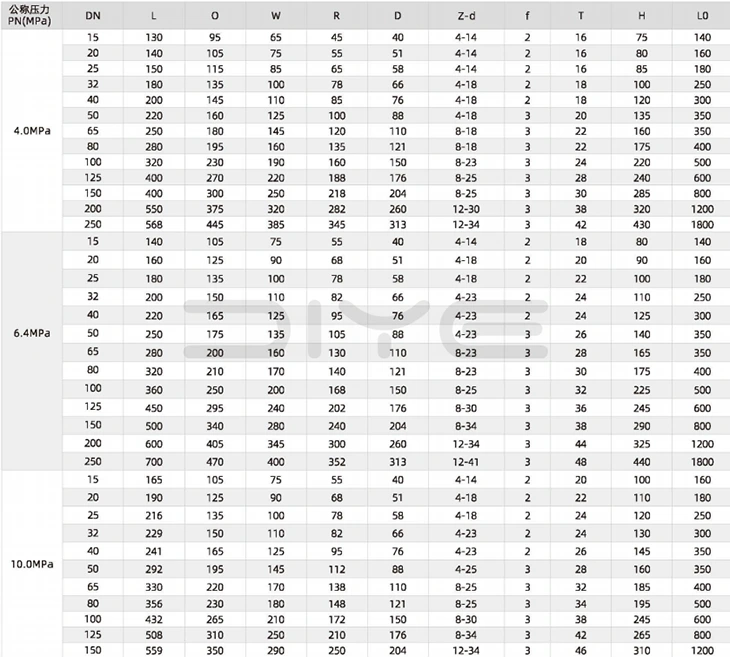

Tekniske parametere

FAQ

Spørsmål: Kan den smidde høytrykksflenskuleventilen i stål oppnå null lekkasje under høyt trykk?

A: Den tar i bruk en dobbel tetningsdesign som er egnet for høytrykksarbeidsforhold: ① Hovedtetning: Den bruker en kombinasjon av innebygd elastisk ventilsete (PTFE/PPL/fluorgummi) og hard metallforsegling, med en O-ring bak ventilsetet. Jo høyere middels trykk, desto tettere komprimerer ventilsetet ballen, og oppnår toveis nulllekkasje og oppfyller API 6D "nulllekkasje"-standarden; ② Ventilstammeforsegling: Den vedtar en bunnmontert ventilstamme + bakre tetningsstruktur + flerlags pakningstetning. Pakningen er laget av høytrykks spesialfleksibel grafitt eller PTFE for å forhindre middels lekkasje ved ventilstammen og unngå ventilspindeltorsjon og løsgjøring under høyt trykk; ③ Antistatisk/brannsikker design: Noen modeller har innebygde antistatiske fjærer. Når forseglingen er brent, kan midlertidig forsegling oppnås gjennom metall-til-metall-kontakt, egnet for arbeidsforhold med brennbare og eksplosive medier.

Spørsmål: Hva er forskjellene mellom den flytende kulen og den faste kulestrukturen til den smidde stålhøytrykksflenskuleventilen? Hvordan velge i henhold til kaliber?

A: ① Flytende kulestruktur: Brukes ofte for små kalibre (DN10~DN50), kulen har ingen fast støtte, og tetningen oppnås ved å presse ballen mot det ensidige ventilsetet gjennom middels trykk. Den har en enkel struktur, lite åpnings- og lukkemoment og lav pris, egnet for konvensjonelle arbeidsforhold med høyt trykk og liten flyt; ② Fast kulestruktur: Vanligvis brukt for store kalibre (DN65~DN300), kulen er fast støttet av øvre og nedre ventilstammer, uten forskyvning under åpning og lukking, sterk trykkbærende stabilitet, egnet for arbeidsforhold med høyt trykk, stor flyt og hyppig drift, noe som effektivt kan redusere risikoen for og deformasjon av ventilstammen. Diye kan tilpasse flytende ball eller faste ballstrukturer i henhold til kundens behov og arbeidsforhold.

Spørsmål: Hva er de viktigste forholdsreglene for å installere den smidde høytrykksflenskuleventilen i stål under høytrykksarbeidsforhold?

A: ① Flenstilkobling: Bolter må være spesialbolter med høy trykk som 35CrMoA/A193-B7, og prinsippet om "diagonal jevn og trinnvis tiltrekking" skal brukes for å unngå at ventilhuset sprekker på grunn av ujevn kraft, og dreiemomentet skal være i samsvar med standardforskrifter; ② Middels strømningsretning: Bekreft at ventilhusets strømningsretningsmerke stemmer overens med retningen for medium strømning; det er ingen begrensning på strømningsretningen til kuleventiler med full port; ③ Installasjonsmiljø: Unngå utendørs eksponering for sollys og regn, og rengjør urenheter i rørledningen før installasjon for å forhindre blokkering av kulekjerne; ④ Godkjenning av trykktest: Trykktest på stedet skal utføres etter installasjon. Vanntrykkprøvetrykket er 1,5 ganger det nominelle trykket, og lufttrykkets prøvetrykket er 1,1 ganger det nominelle trykket. Den kan kun tas i bruk hvis det ikke er noen lekkasje.
