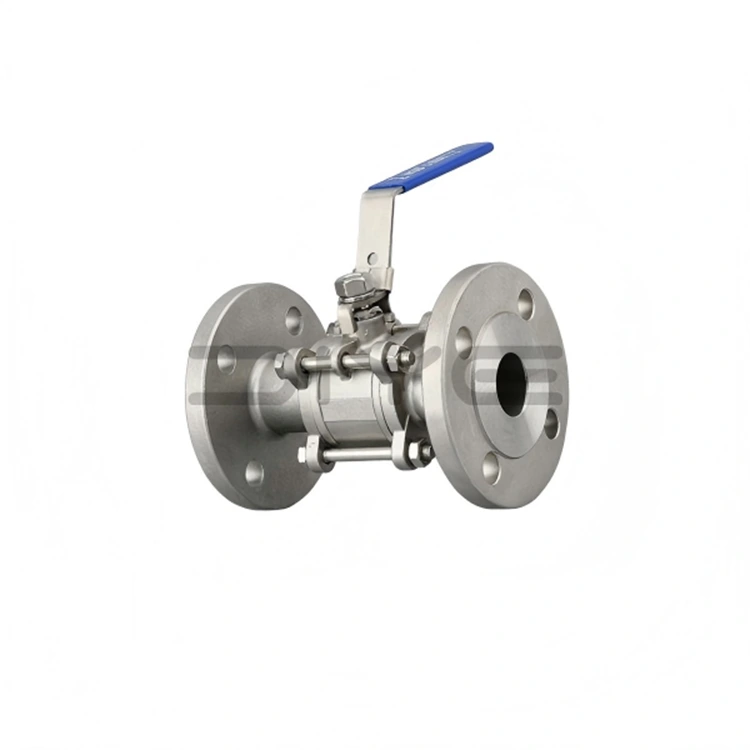

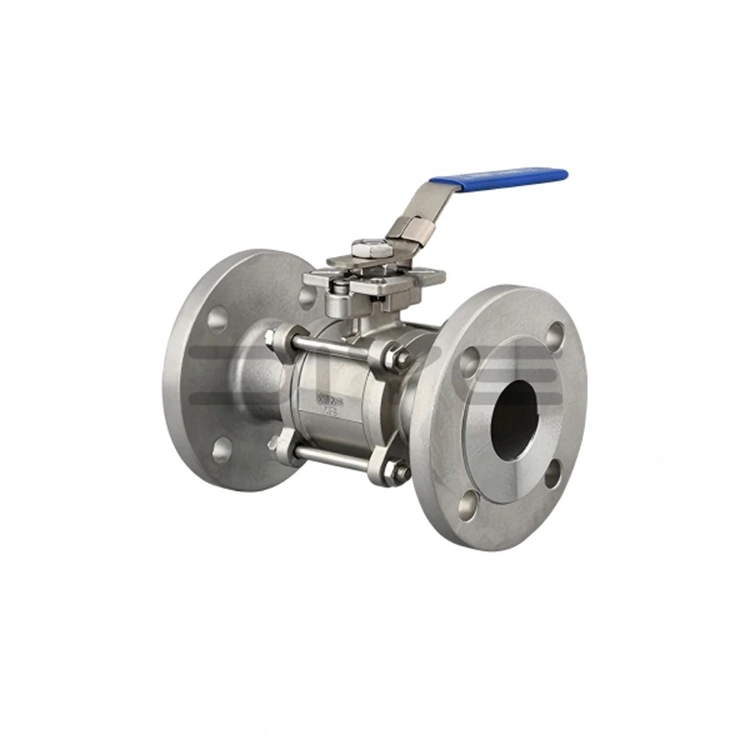

3 stk Flenskuleventil med monteringspute

Vår 3 stk flenskuleventil med monteringsputer er designet for direkte aktuatormontering og in-line vedlikehold. Hoveddelen er konstruert av 304 eller 316L rustfritt stål (støpt stål er tilgjengelig for spesifikke bruksområder), med en boltet tredelt ventilhusstruktur og en høy plattformdesign i samsvar med ISO 5211-standarder. Den støtter pneumatisk/elektrisk automatiseringskontroll og samsvarer med GB (kinesisk nasjonal standard), ANSI (amerikansk standard) og DIN (tysk standard) flensstandarder. Et omfattende kvalitetskontrollsystem sikrer konsistent ytelse på tvers av alle produksjonspartier.

Kjernestrukturelle fordeler

1. Avtakbar struktur i tre deler

- Sammensatt av et venstre ventilhus, et høyre ventilhus og et midtre ventilhus (inkludert en kulekjerne og spindel), festet med bolter.

- Online vedlikehold er mulig uten å demontere ventilen fullstendig fra rørledningen. Bare løsne boltene, fjern det midterste ventilhuset, og fjern raskt kulekjernen, tetningene og andre interne komponenter for enkel rengjøring, vedlikehold og utskifting av sårbare deler.

- Distribuert spenningsfordeling forbedrer den totale styrken til ventilkroppen, noe som gjør den egnet for medium- og høytrykksrørledningsdrift og effektivt forhindrer ventilkroppsdeformasjon og lekkasje.

- Reduserer nedetid for vedlikehold og senker vedlikeholdskostnadene, noe som gjør den spesielt egnet for komplekse driftsforhold som krever hyppig vedlikehold.

2. Høyplattformsstammestruktur i samsvar med ISO 5211-standarden

- Integrert toppdesign med høy plattform i samsvar med ISO 5211-standardene, og tillater direkte installasjon av pneumatiske/elektriske aktuatorer uten ekstra støtte.

- Den 3-delte flenskuleventilen med monteringspute har en bunnmontert spindelstruktur og en dobbelskive fjær automatisk pakningskompresjonsdesign, som optimerer spindeltetningsytelsen og forhindrer spindelutkast i tilfelle unormal trykkøkning i ventilkammeret, og forbedrer dermed driftssikkerheten.

- Noen modeller er utstyrt med en antistatisk enhet for effektivt å frigjøre statisk elektrisitet og forhindre sikkerhetsfarer forårsaket av statisk oppbygging, noe som gjør den egnet for brennbare og eksplosive medier.

- støtter automatisk kontroll og fjernbetjening, forbedrer driftseffektiviteten i samlebåndsproduksjon og uovervåkede scenarier.

Spesifikasjoner og standard

1. Størrelsesområde: DN10–DN200 (1/4 tomme–8 tommer)

2. Flensstandarder: GB (Domestic Engineering Projects), ANSI (North American Market), DIN (European Market)

3. Ventilhusmateriale: 304 rustfritt stål, 316L rustfritt stål, støpt stål (tilpasses i henhold til driftsforhold)

Tetningsmaterialer og ytelse

1. Polytetrafluoretylen (PTFE): Sterk korrosjonsbestandighet, utmerket tetningseffekt, temperaturområde -29℃ til +150℃, lav pris, egnet for normal temperatur, trykk og partikkelfrie medieforhold, den mest brukte, og kan oppnå toveis nulllekkasjeforsegling.

2. Polyfenylensulfid (PPL): 3 stk flenskuleventil med monteringspute, overlegen høytemperaturmotstand og slitestyrke, temperaturbestandighet opp til -29 ℃ til +300 ℃, egnet for høy temperatur, høyt trykk og medier som inneholder små partikler, egnet for komplekse industrielle forhold som petroleums- og kjemisk industri, og lang levetid for tetting.

3. Forsterket polytetrafluoretylen (RPTFE): Optimalisert og forsterket basert på PTFE, den kombinerer korrosjonsmotstand og slitestyrke, noe som gjør den egnet for ulike konvensjonelle og mildt komplekse driftsforhold, noe som ytterligere forbedrer tetningspåliteligheten.

Service og support

Ved å utnytte over 10 års erfaring med eksport av 3 stk flenskuleventil med monteringsputer, har DIYE VALVE etablert et profesjonelt ettersalgsserviceteam. Ved mottak av ettersalgshenvendelser eller feilrapporter vil vi svare innen 24 timer, raskt feilsøke og tilby løsninger for å sikre normal drift av kundeutstyr.

Vi har et stort lager av originale og kompatible reservedeler (tetningsringer, bolter, ventilstammer, etc.) for rask forsendelse, møte kundenes behov for erstatning og minimere nedetidstap. Vi tilbyr også gratis teknisk veiledning som dekker installasjonsspesifikasjoner, daglig vedlikehold og feilsøking, og kan tilby tekniske tjenester på stedet på kundeforespørsel.

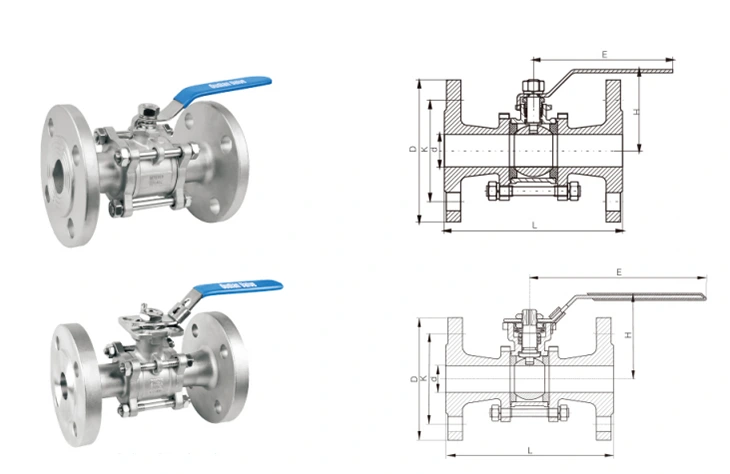

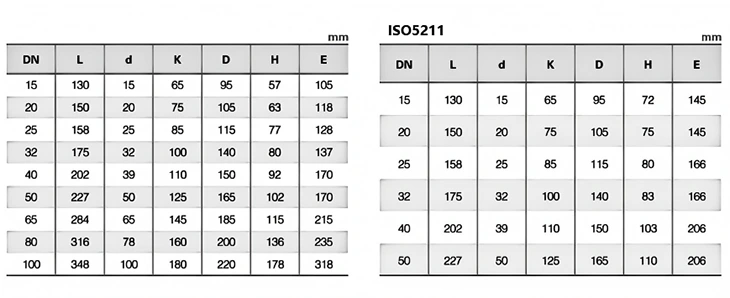

Tekniske parametere

Vanlige spørsmål

Spørsmål: Hvilke standarder følges for inspeksjon av den tredelte kuleventilen med flens på høy plattform? Hvilke ytelsesindikatorer er sikret for å oppfylle standardene?

A: Den tredelte kuleventilen med flens på høy plattform følger strengt GB/T-13927 og API 598-standardene for inspeksjon. Før de forlater fabrikken, gjennomgår hver ventil strenge trykktester (vanntrykk og lufttrykk), dimensjonale nøyaktighetstester, tetningsytelsestester og utseendeinspeksjoner. Disse testene sikrer at kjerneytelsesindikatorene som trykkbæreevne, tetningsytelse og dimensjonsnøyaktighet oppfyller standardene, og ukvalifiserte produkter er strengt forbudt å forlate fabrikken.

Spørsmål: Kan jeg raskt kjøpe egnet tilbehør hvis tetningsringen til den tredelte høyplattform-flenskuleventilen er skadet?

A: Ja. Som kildeprodusent har Diye et langsiktig lager av originale kompatible tetningsringer og diverse tilbehør (som bolter og ventilstammer). Vi kan levere varene raskt for å møte dine behov for utskifting av tilbehør, redusere nedetidstap på utstyr og gi gratis teknisk veiledning om utskifting for å sikre jevn og effektiv utskifting.

Spørsmål: Hva er de valgfrie hovedmaterialene for ventilhuset, kulekjernen og ventilstammen til den tredelte høyplattform-flensede kuleventilen? Hvordan velge materialet?

A: De valgfrie kjernematerialene inkluderer tre typer: 304 rustfritt stål, 316L rustfritt stål og karbonstål. Valgreferansen er som følger: ① 304 rustfritt stål: egnet for konvensjonelle vann-, olje-, gass- og svake syrebaserte ikke-sterke korrosjonsarbeidsforhold, med enestående kostnadsytelse, egnet for vanlige industrielle og sivile rørledninger; ② 316L rustfritt stål: tilsatt molybdenelement, som har sterkere korrosjonsmotstand og oksidasjonsmotstand, egnet for komplekse arbeidsforhold som sterk syre-base, sjøvann og kjemiske løsningsmidler, og er egnet for avanserte scenarier som petroleum og farmasøytiske produkter; ③ Karbonstål: høy strukturell styrke og utmerket trykkbærende ytelse, egnet for høyt trykk, ikke-korrosive arbeidsforhold og scenarier med tung belastning. Alle materialer er produsert av Diyes originale fabrikk og kan tilpasses etter behov.
