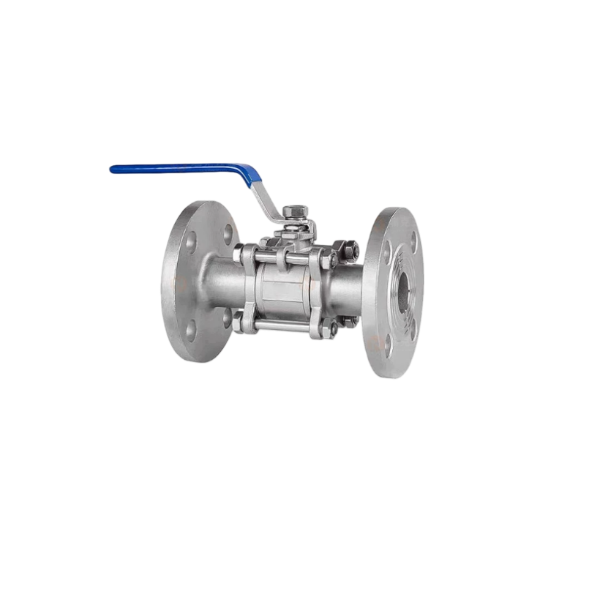

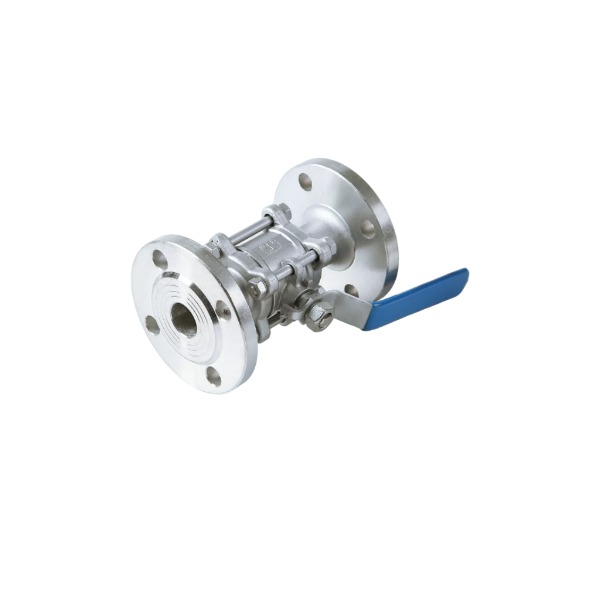

Rustfritt stål 3 stk flens kuleventil

Produktintroduksjon

3-delt kuleventil med flens i rustfritt stål med smidd SS304/SS316L-hus med CNC-bearbeiding. Flensende ender muliggjør enkel montering med industrielle rørledninger. Utstyrt med anti-utblåsingsstamme og PTFE-setetetning, minimerer denne fullportventilen middels trykktap. Den tar i bruk ISO5211 standard monteringspute, tilgjengelig for manuell spakbetjening, eller utstyrt med pneumatiske og elektriske aktuatorer for automatisk fjernkontroll. Mye eksportert for væskeavstengning i rørsystemer for kjemikalier, vannbehandling, olje og gass og matforedling.

Arbeidsprinsipp

Den 3-delte kuleventilen med flens kontrollerer væskestrømmen via 90° rotasjon av kulen rundt spindelaksen. En gjennomgående boring er maskinert på kulen. Når boringen er på linje med rørledningens retning, passerer væske fritt. Etter å ha rotert 90 grader, presser den solide siden av kulen mot setet for å blokkere flyten. Den delte tredelte kroppen omslutter kulen og tetningsdelene. Stammen driver kulerotasjonen. Tett kontakt mellom kule og sete skaper bobletett forsegling for å åpne eller stenge av rørledningsmedier.

Fordeler

1.Delt tredelt konstruksjon tillater in-line inspeksjon og utskifting av tetninger uten å fjerne hele ventilen fra rørledningen, noe som reduserer vedlikeholdskostnadene betraktelig.

2.Flensforbindelse gir høy trykkklassifisering og stabil rørskjøt; ventilen forblir fast under demontering av rørledningen.

3.Smidt rustfritt stålhus gir enestående korrosjonsmotstand og forlenget levetid for korrosive medier.

4.Full portdesign reduserer strømningsmotstanden og forhindrer sedimentakkumulering.

5.Pålitelig tetningsytelse med lavt driftsmoment; kompatibel med automatiske aktuatorer for fjernkontroll.

6.Modulær struktur sikrer god utskiftbarhet av reservedeler, og oppfyller sertifiseringskrav for utenlandske eksportprosjekter.

Tekniske parametere

Vanlige spørsmål

Q1: Hvilke materialalternativer er tilgjengelige for denne 3-delte flensede kuleventilen?

A: Standard kroppsmateriale er SS304 og SS316L rustfritt stål. Kule og stamme er også i rustfritt stål. Setematerialet er PTFE som standard; PFA er valgfritt for tøffe etsende arbeidsforhold.

Q2: Hvilket trykk og temperaturområde kan ventilen fungere under?

A: Arbeidstrykk: PN16 / PN25 / Class150 / Class300 valgfritt. PTFE-setet tillater arbeidstemperatur fra -20 ℃ opp til 180 ℃. Den faktiske rekkevidden avhenger av media og forseglingsvalg.

Q3: Kan ventilen utstyres med pneumatiske eller elektriske aktuatorer?

A: Ja. Den er bygget med ISO5211 standard monteringsplattform. Manuelt håndtak kan erstattes med pneumatisk aktuator (enkeltvirkende / dobbeltvirkende) eller elektrisk aktuator for fjernautomatikk.
