Todelt flenskuleventil: strukturelle prinsipper, installasjonsregler og bruksbegrensninger

De fleste feil på stedet og valgfeil i industrielle væskesystemer stammer fra en overfladisk forståelse av ventilegenskaper. Mange ingeniører ser på todelte flenskuleventiler som vanlige av/på-komponenter, og ignorerer deres strukturelle avveininger, trykkbærende grenser og iboende installasjonslogikk. Sammenlignet med kuleventiler i ett stykke som mangler trykkmotstand og tredelte kuleventiler med høye vedlikeholdskostnader, gir todelte flenskuleventiler optimal balanse mellom kostnadseffektivitet og kostnadseffektivitet i industriell bruk og stabilitet i industriell bruk. Imidlertid kommer dens unike strukturelle design med klare installasjonsgrenser og gjeldende arbeidsforhold. I de fleste tilfeller er vanlige defekter som lekkasje, fastkjøring og skade på ventilhuset ikke forårsaket av problemer med produktkvalitet, men av feil installasjon og feilaktige arbeidsforhold. Denne artikkelen bryter ned fragmenterte grunnleggende opplæringsprogrammer og bransjestereotyper. Den utfører en dybdeanalyse av todelte flenskuleventiler fra strukturell essens, vertikal og horisontal installasjonslogikk, standard driftsretningslinjer, forbudte bruksscenarier og vanlige spørsmål, og gir praktiske og profesjonelle referanser for rørledningsdesign, feltinstallasjon og daglig vedlikehold.

1. Hva er en todelt flenskuleventil?

En todelt flenskuleventil har et delt to-seksjons ventilhus og integrert flensforbindelsesstruktur. Den er satt sammen av et hovedventilhus og et panser, festet med høyfaste bolter, og utstyrt med interne presisjonskomponenter, inkludert kuler, ventilseter og spindeltetningsenheter. Opptar en midtposisjon mellom ett- og tredelte kuleventiler, og fungerer som den vanlige standardventilen for sivilingeniør, lett industri, generelle kjemiske og kommunale væskesystemer. Mange ingeniører forveksler de tre typene kuleventiler på grunn av mangel på dybdeforståelse av deres strukturelle avveininger. Kuleventiler i ett stykke er rimelige med integrerte støpestrukturer, men begrenset trykkmotstand og nesten ingen vedlikeholdsmuligheter. Tredelte kuleventiler støtter inline demontering og utskifting av komponenter, ideell for tøffe arbeidsforhold, men med høyere totale kostnader. Den todelte designen fyller markedsgapet perfekt. Den beholder pålitelig tetthet og strukturell stivhet til delte ventiler, kompenserer for trykkfeilen til integrerte ventiler, og unngår den komplekse demonteringsstrukturen til tredelte ventiler. Når det gjelder teknisk posisjonering, er det ikke en profesjonell ventil for ekstreme arbeidsforhold, men en standardisert og kostnadseffektiv løsning for de fleste generelle væskesystemer. Den tar i bruk en full-port flow-design med 90-graders rask veksling og toveis tetningsytelse. Den er kompatibel med vann, olje, konvensjonell gass og svakt etsende medier, og dekker trykkklasser fra PN16 til PN40. Med stabil drift og lav feilfrekvens er den svært egnet for standardiserte rørledninger som krever langvarig kontinuerlig drift og sjeldent vedlikehold.

2. Kan en todelt flenskuleventil installeres vertikalt?

Vertikal installasjon av todelte flenskuleventiler har lenge vært et kontroversielt tema i industriell konstruksjon. Den praktiske konklusjonen er klar: vertikal installasjon er mulig, men ikke universelt anvendelig, med strenge restriksjoner på arbeidsforhold og installasjonsmetoder, som er en av de mest oversett fallgruvene på stedet. Forskjellig fra gravitasjonsavhengige tilbakeslagsventiler, er todelte kuleventiler avhengige av forhåndsstrammet ventilsetetetning og kulerotasjon for å realisere åpning og lukking. Teoretisk sett er både horisontal og vertikal installasjon strukturelt akseptabel. Ikke desto mindre forsterker vertikal montering skjulte risikoer som middels sedimentering og stammespenningsavvik, noe som direkte undergraver tetningsstabilitet og levetid. Vertikal installasjon fungerer perfekt for rene medier inkludert rent vann, klart vann og konvensjonell gass under normal temperatur og lavt trykk, uten innvirkning på driftsstabiliteten. For medier som inneholder sediment, faste partikler, høy viskositet eller enkel krystallisering, anbefales ikke vertikal installasjon. Urenheter vil kontinuerlig legge seg i bunnen av det vertikale ventilhuset, slite på presisjonsventilseteoverflaten og forårsake kulestopp, mikrolekkasje og ujevn veksling — problemer som sjelden sees i horisontalt installerte ventiler. I tillegg er det en uknuselig regel for vertikal installasjon: ventilstammen må aldri monteres nedover. Håndhjul og aktuatorer må vende oppover eller sideveis. Nedadgående installasjon fører til akkumulering av gjenværende medium og urenheter i stammepakningsområdet, noe som forårsaker gradvis korrosjon, ekstern lekkasje og skjulte farer som ikke kan repareres.

3. Retningslinjer for kjerneinstallasjon for todelte flenskuleventiler

Over 80 % av ventilfeil i sent stadium skyldes ikke-standard installasjon snarere enn kvalitetsfeil. Profesjonell installasjon fokuserer på å eliminere rørledningsspenninger, tetningsavvik og middels støtrisiko, i stedet for bare å justere boltehull og festeskruer. Følgende er feltverifiserte retningslinjer for kjernedrift.

3.1 Forbehandling av rørledningen for å unngå skjult slitasje

Skyll og skyll hele rørledningen grundig før installasjon for å fjerne sveiseslagg, rust, skjæreavfall og andre harde partikler. Ventilsetet til todelte kuleventiler har en speilforseglingsstruktur med høy presisjon. Små harde urenheter vil forårsake irreversible riper og permanent mikrolekkasje, som er den primære årsaken til kortvarig svikt i nye ventiler.

3.2 Nullspenningsflensjustering

Trekk eller klem aldri rørledninger med makt for å justere flenshullene. Det stive todelte ventilhuset er utsatt for mikrodeformasjon under tvungen påkjenning. Når systemtrykket svinger, vil det deformerte ventilhuset lide av tetningssvikt eller til og med sprekker. Sørg for naturlig tilpasning av flensoverflater og sentrert pakningsplassering for jevn trykkfordeling.

3.3 Diagonal og gradvis tiltrekking av bolter

Fest flensboltene diagonalt og i flere trinn i stedet for å stramme den ene siden helt på en gang. Asymmetrisk kompresjon forårsaker ubalansert pakningsspenning og mikroflensdeformasjon, noe som fører til et vanlig problem på stedet: ingen lekkasje under lavt trykk, men tydelig siver under høyt trykk.

3.4 Full-slags trykktest etter installasjon

Ikke sett ventilen i formell drift umiddelbart etter installasjon. Utfør trykktester i både helt åpen og helt lukket tilstand for å verifisere tetningsytelsen og se etter fastkjøring eller stressinduserte feil, og eliminer potensielle risikoer på forhånd.

3.5 Reserver nok plass til drift og vedlikehold

Reserver nok klaring rundt ventilstammer, håndhjul og elektriske eller pneumatiske aktuatorer. Blokkert plass vil hindre daglig byttedrift og senere rutinemessig vedlikehold.

4. Strengt forbudte installasjonsscenarier

Mens todelte flenskuleventiler har universell stabilitet og kostnadsfordeler, har de iboende strukturelle begrensninger. Feil bruk i spesifikke scenarier vil føre til irreversibel slitasje og potensielle sikkerhetsfarer, som er klare tekniske tabuer.

4.1 Kontinuerlige produksjonslinjer som krever hyppig vedlikehold

Den todelte boltede strukturen kan ikke støtte inline-utskifting av interne slitedeler. Når ventilseter eller tetninger slites ut, må hele ventilen fjernes og rørledningen kobles fra for vedlikehold. Det gjelder ikke for 24-timers kontinuerlig produksjonsscenarier som krever regelmessig rengjøring og utskifting av deler, der tredelte kuleventiler er det eneste levedyktige alternativet.

4.2 Arbeidsforhold med partikulære, krystallinske eller høyviskøse medier

I motsetning til tredelte ventiler som støtter rask demontering og rengjøring, kan ikke todelte ventiler enkelt demonteres for å fjerne interne avleiringer. Langvarig drift med urene medier vil føre til kontinuerlig slitasje på tetningsoverflaten og kulestopp, noe som øker sannsynligheten for feil.

4.3 Rørledninger med kraftig vannslag og hyppige trykksvingninger

Den todelte delte strukturen har lavere slagmotstand sammenlignet med integrerte ventiler og forsterkede tredelte ventiler. Gjentatte vannhammerslag og drastiske trykkendringer vil løsne festebolter og dempe forseglingskraften, noe som resulterer i vedvarende middels lekkasje.

4.4 Langsiktig struperegulering

Todelte flenskuleventiler er konstruert strengt for av/på-kontroll i stedet for struping. Langvarig halvåpen drift vil forårsake høyhastighets middels skuring på ventilsetet, raskt slitasje på speilforseglingslaget og forårsake irreversibel lekkasje. Den tillater bare øyeblikkelig flytjustering, ikke kontinuerlig struping.

4.5 Ikke-standard installasjon i eksplosjonssikre scenarier

For brennbare og eksplosive medier vil utelatelse av statiske elimineringsanordninger eller installasjon av stengler føre til statisk akkumulering og medium avsetning, noe som medfører alvorlig eksplosjons- og brannrisiko.5. Ofte stilte spørsmål om Two-Piece

5. Ofte stilte spørsmål om installasjon av todelt flenskuleventil

Q1: Hvilken installasjonsmetode gir lengre levetid, vertikal eller horisontal?

For rene medier uten urenheter har installasjonsstillingen liten innvirkning på levetiden. For sedimentutsatte medier er horisontal installasjon langt mer stabil. Den unngår effektivt innvendig urenheter og reduserer slitasje på tetningsoverflaten, noe som gjør den til den foretrukne løsningen for komplekse arbeidsforhold.

Q2: Hvorfor lekker ventiler bare under høyt trykk, men ikke lavt trykk etter installasjon?

Over 90 % av slike feil er forårsaket av ujevn bolttiltrekking, pakningsforskyvning og ufrigitt rørledningsspenning. Strukturelle avvik er ubetydelige under lavt trykk, men forsterkes under høyt trykk, noe som fører til tetningssvikt. Problemet kan løses ved å feste boltene diagonalt igjen og eliminere rørledningsspenningen.

Q3: Kan todelte flenskuleventiler matche automatiske aktuatorer?

Ja. Standard høyplattforms todelte flenskuleventiler er fullt kompatible med elektriske og pneumatiske aktuatorer. De støtter automatisk fjernkontroll og er kostnadseffektive alternativer for automatiserte væskerørledninger.

Q4: Hva forårsaker blokkering av nyinstallerte ventiler?

Vanlige årsaker inkluderer riper i tetningsoverflaten fra urenheter i rørledningen, mikrodeformasjon forårsaket av tvungen flensjustering og manglende trykkavlastningsprøvedrift. Dette er typiske installasjonsfeil snarere enn problemer med produktkvalitet.

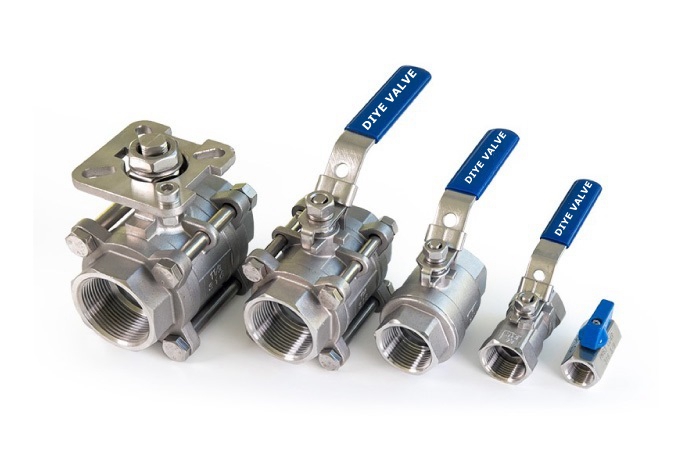

Q5: Hvordan velge mellom todelte og tredelte flenskuleventiler?

Velg todelte kuleventiler for konvensjonelle arbeidsforhold med lav vedlikeholdsfrekvens og krav til kostnadskontroll. Velg tredelte kuleventiler for tøffe korrosive miljøer, lett tilsmussede medier og kontinuerlige produksjonssystemer som krever inline-vedlikehold. Det er ingen absolutt overlegenhet mellom de to - bare scenariobasert egnethet.

Konklusjon

Kjerneverdien av todelte flenskuleventiler ligger i deres utmerkede tilpasningsevne til de fleste generelle industrielle væskescenarier. Med stabil struktur, moden ytelse og kontrollerbare kostnader, har de blitt grunnleggende og kjernekomponenter i moderne industrielle rørledninger. De fleste ventilfeil tilskrives feil i arbeidsforhold og ikke-standard installasjon, snarere enn iboende produktdefekter. En grundig forståelse av dens strukturelle avveininger, installasjonsgrenser og applikasjonstabu hjelper ingeniører med å unngå stereotype installasjonsfeil, maksimere langsiktig driftsstabilitet, redusere generelle vedlikeholdskostnader og til slutt realisere sikker, effektiv og bærekraftig drift av industrielle væskesystemer.
