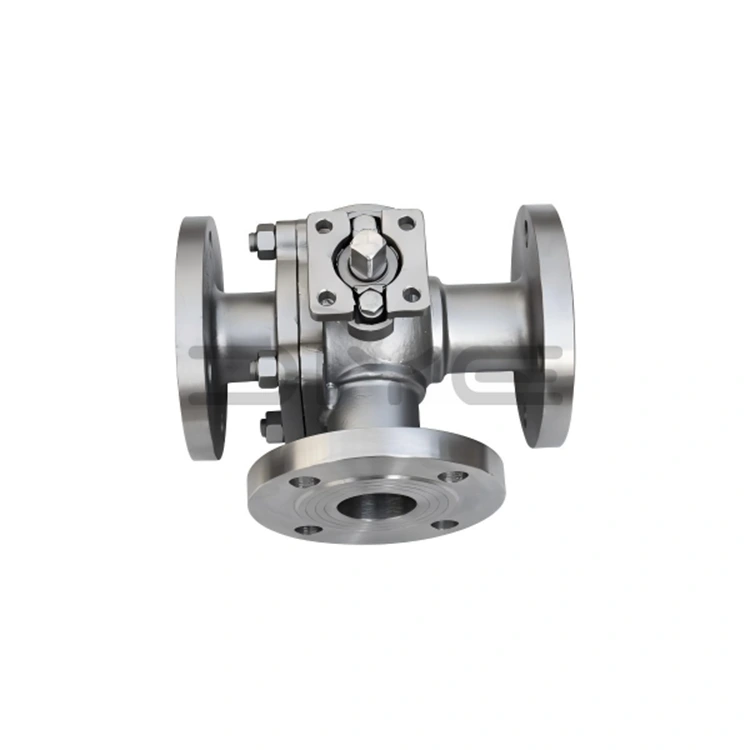

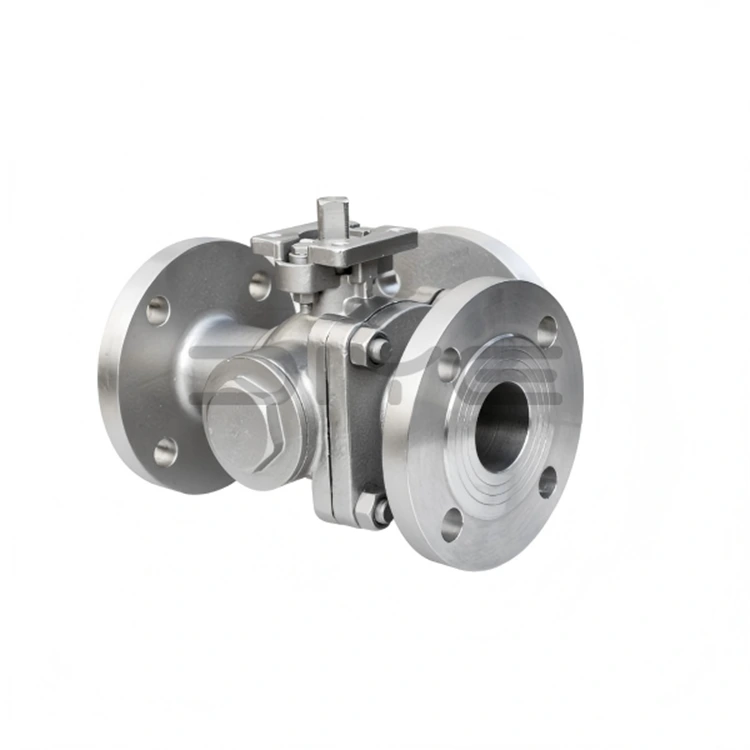

3-veis flensede kuleventiler i rustfritt stål

DIYE-VENTIL 3-veis flenskuleventiler i rustfritt stål er høyytelses industrielle ventiler spesielt designet for strømningskontroll i komplekse rørledninger. Svært tilpassbare, de kan møte de ulike behovene til ulike industrielle scenarier. Produktene bruker en vitenskapelig strukturell design, kombinert med materialer av høy kvalitet og strenge produksjonsprosesser, og er mye brukt i kjemiske, petroleums- og andre industrielle områder, og gir pålitelige løsninger for avledning, sammenslåing og bytte av rørledningsmedier.

Kjernematerialer og kvalitetssikring

De 3-veis flensede kuleventilene i rustfritt stål er hovedsakelig konstruert av 304 eller 316L rustfritt stål, og har utmerket korrosjonsmotstand, høy temperaturbestandighet og trykkbestandighet, noe som gjør dem tilpasningsdyktige til ulike tøffe arbeidsforhold. Pakningene er laget av høykvalitetsmaterialer som polytetrafluoretylen (PTFE) og PPL, strengt utvalgt og i samsvar med internasjonale industrielle standarder. Alle materialer som brukes i produksjonen inspiseres i henhold til industristandarder som GB/T og API, og materialspektralrapporter er tilgjengelige for å sikre materialoverholdelse og kvalitetssporbarhet.

Tilpasningsmuligheter

For å møte behovene til forskjellige ingeniørprosjekter, støtter DIYE VALVE på forespørsel tilpasning av 3-veis flensede kuleventiler i rustfritt stål. Ikke-standardstørrelser, spesielle strømningskanaler og ulike flensstandarder kan tilpasses i henhold til kundens krav. Skreddersydde strømningskanaler kan også lages basert på kundetegninger for å løse spesielle strømningskontrollutfordringer i komplekse rørledninger.

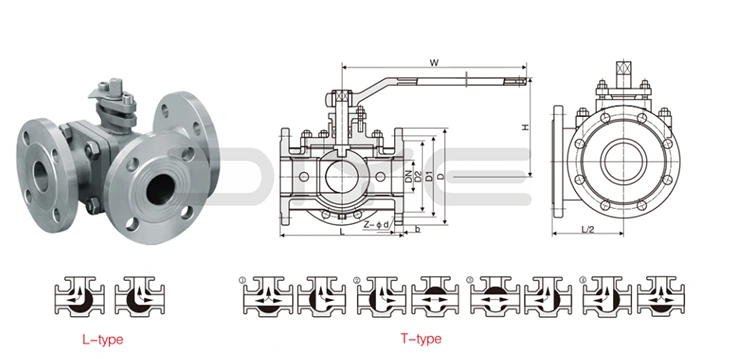

LT Flow-kanaldetaljer

LT (strømningskanalen) til DIYE VALVE 3-veis flensede kuleventiler i rustfritt stål er hovedsakelig delt inn i to typer, begge med en 90° roterende åpnings- og lukkestruktur. Håndtakets posisjonering er tydelig, vekslingen er jevn, og driften er praktisk og pålitelig, og oppfyller de komplekse kontrollbehovene til industrielle rørledninger.

1.L-type strømningskanal (LT-L)

Primært brukt til medieavledning eller ensrettet veksling. Kulekjernen har en L-formet gjennomgående hulldesign, som muliggjør "ett innløp, to utløp" eller "to innløp, ett utløp" væskekontroll. En 90° rotasjon av håndtaket endrer raskt mediestrømretningen, og etterlater ingen medierester, minimerer strømningsmotstanden og forbedrer rørledningens driftseffektivitet.

Gjeldende scenarier: Egnet for å omdirigere ett medium til to forskjellige rørledninger, eller slå sammen to medier til en rørledning (samtidig sammenslåing er forbudt for å unngå krysskontaminering), slik som rørledningsforgrening og mediedistribusjon i industriell produksjon.

2.T-type strømningskanal (LT-T)

Primært brukt til mediesammenslåing, avledning eller toveis veksling. Kulekjernen har en T-formet design med gjennomgående hull, som fleksibelt muliggjør "ett innløp, to uttak", "to innløp, ett utløp" eller "to innløp, to uttak" kontroll. Glatt veksling, tett forsegling og samtidig levering av to kompatible medier gjør den egnet for flerveis strømningskontroll i komplekse rørledninger.

Gjeldende scenarier: Egnet for multi-directional media switching i komplekse rørledninger, for eksempel medieblanding og rørledningsreversering i kjemisk industri og petroleumsindustri.

Fordeler med samarbeid

Som kildeprodusent har DIYE VALVE rikelig med inventar og stabile leveringstider, som kan møte behovene til utenrikshandelsordrer, distributørlager og støtte store og mellomstore ingeniørprosjekter; det gir et komplett sett med eksportdokumenter og inspeksjonsrapporter for å sikre jevn fortolling; bulkkjøp kan glede seg over lagdelte rabatter; den er utstyrt med et profesjonelt teknisk team og omfattende ettersalgsservice, og kan gi kundene teknisk støtte og løsningskonsultasjon når som helst for å oppnå gjensidig nytte og vinn-vinn-resultater.

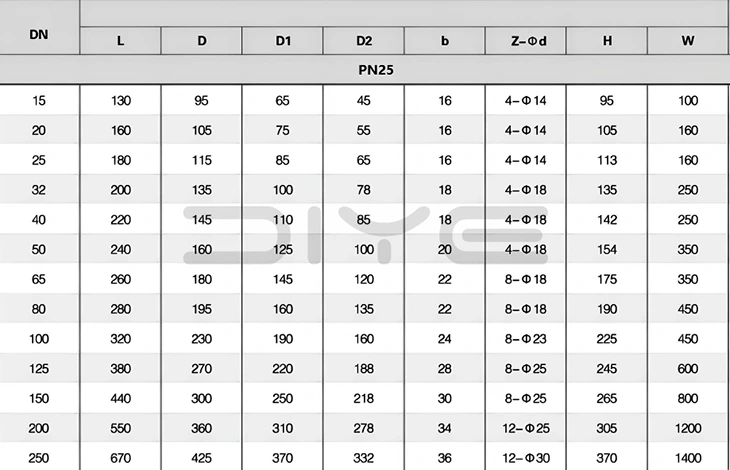

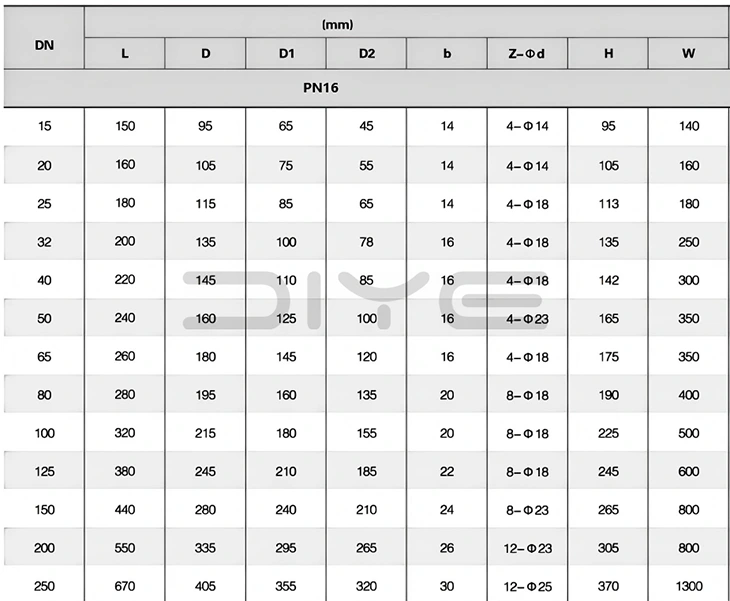

Tekniske parametere

FAQ

Spørsmål: Hva er de viktigste tekniske forskjellene mellom L-type (LT-L) og T-type (LT-T) strømningsmønstre for 3-veis rustfritt stål flenskuleventil? Hvordan gjøre et valg?

A: Kjerneforskjellen ligger i flytfunksjonen og gjeldende scenarier:

1.L-type strømningsmønster (LT-L): Kulekjernen har et L-formet gjennomgående hull. Den kan bare realisere enveiskobling av "ett inntak, to uttak" eller "to inntak, ett uttak". Den kan ikke slå sammen to medier samtidig (for å unngå krysskontaminering). Den gir lav strømningsmotstand og ingen rester, noe som gjør den ideell for enkle avlednings-/sammenløpsscenarier som rørledningsforgrening og mediumfordeling.

2.T-type strømningsmønster (LT-T): Kulekjernen har et T-formet gjennomgående hull. Den tillater fleksibel toveis veksling av "ett inntak, to uttak", "to inntak, ett uttak", eller "to inntak, to uttak". Den kan samtidig slå sammen to kompatible medier, noe som gjør den egnet for multi-retningsbasert mediumsvitsjing og blanding i komplekse rørledninger som de i kjemisk industri og petroleumsindustri.

Selection Core: Velg L-type for enkel avledning; velg T-type for kompleks konfluens og flerveissvitsjing.

Spørsmål: Hva er de tekniske kravene for å bytte mellom de to strømningsmønstrene? Er det en mulighet for jamming eller medium kanalisering?

A: Tekniske koblingskrav: For begge typer må håndtaket roteres 90° til posisjoneringssperren for å sikre at kulekjernen er helt slått på plass, og unngår en halvåpen/halvlukket tilstand (som kan forårsake middels kanalisering og erosjon av tetningsoverflaten). Det anbefales å lukke rørledningens mediumtrykk før bytte for å redusere påvirkningen på kulekjernen.

Pålitelighetsforsikring: Diyes produkter er utstyrt med CNC presisjonsmaskinerte kulekjerner og seter, noe som sikrer høy tilpasningsnøyaktighet for jevn, blokkeringsfri bytting. Tetningsoverflatene er presisjonsslipte for å oppnå toveis nulllekkasjetetning når de er helt slått, og eliminerer dermed middels kanalisering.

Spørsmål: Kan spesielle LT-strømningsmønstre tilpasses? Hvilke tekniske parametere må oppgis?

A: Ja, vi støtter tilpasning av eksklusive LT-strømningsmønstre. Følgende kjernetekniske parametere må oppgis:

1. Rørledningens nominelle diameter og flensstandard.

2. Medium type, trykk og temperatur.

3. Spesifikke strømningskrav (f.eks. "tre innløp, ett utløp" eller "ett innløp, tre utløp").

4.Dimensjoner for installasjonsplass.

5. Materialkrav.
