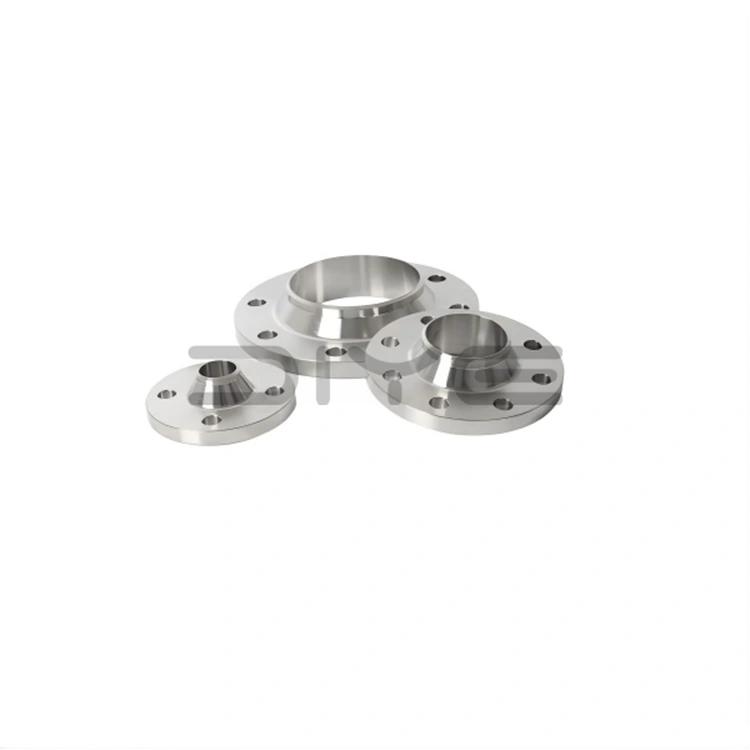

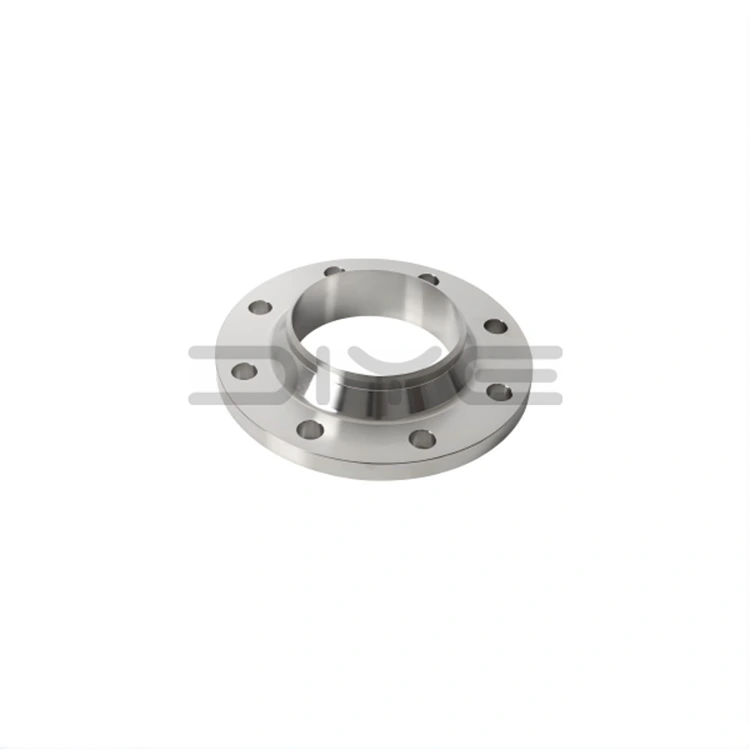

ANSI B16.5 Sveisehalsflens

Hver DIYE-VENTIL ANSI B16.5 sveisehalsflens gjennomgår strenge tester, inkludert dimensjonal inspeksjon, materialverifisering, ultralydtesting og trykktesting, og sikrer full overensstemmelse med ANSI B16.5 og internasjonale kvalitetsstandarder. Vår vertikalt integrerte produksjonsprosess, fra råvarer til ferdige produkter, garanterer konsistent produktkvalitet, sporbarhet og pålitelig ytelse i ulike kritiske bruksområder.

Design og struktur

1. Samsvar med standarder: Fullstendig kompatibel med ANSI/ASME B16.5-standarder, som dekker trykkklassifiseringer fra 150 til 2500 og nominelle diametre (NPS) fra 1/2 tomme til 24 tommer, med støtte for tilpassede design med stor diameter.

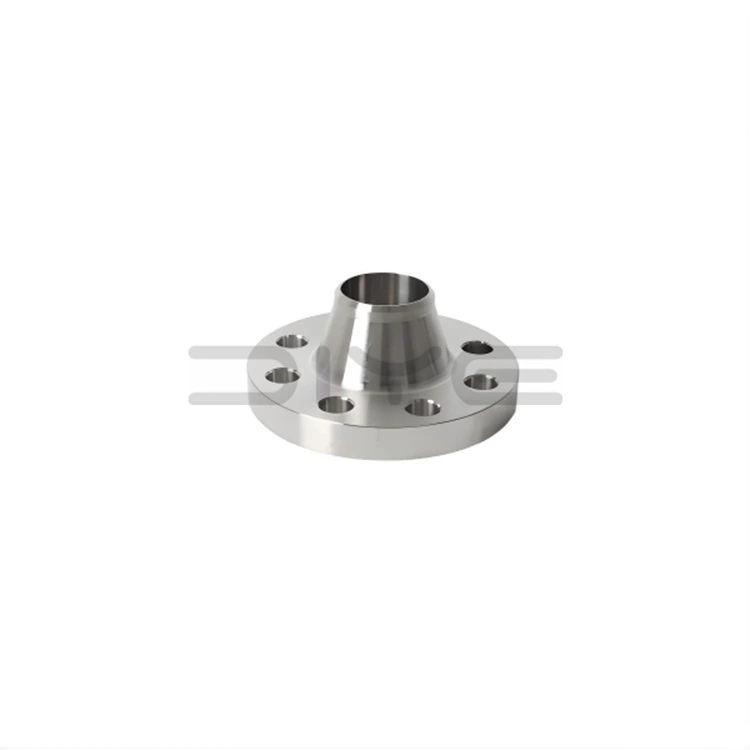

2. Integrert smidd konstruksjon: ANSI B16.5 sveisehalsflenser har en lang, konisk, høyhalset design med en jevn overgangsbue, smidd av høykvalitets amerikansk standardmaterialer, inkludert A105 karbonstål, F304/F316L rustfritt stål og legert stål.

3. Presisjonsforseglingsoverflater: Standard forhøyet overflate (RF), ringskjøtflate (RJ) og grov overflate (MFM) er maskinert med CNC-bearbeiding for å sikre en tett pakningspasning og lekkasjefri ytelse.

4. Butt Weld Connection: Designet for full penetrasjon stumpsveising til rørledninger, som sikrer sømløs spenningsoverføring og eliminerer spenningskonsentrasjon i bunnen av navet.

Viktige fordeler

1. Eksepsjonell temperatur- og trykkmotstand: Spesielt designet for å tåle alvorlig termisk sykling, høyt trykk, vibrasjoner og termisk krypning, egnet for de mest krevende arbeidsmiljøene.

2. Permanent stabil forsegling: Robuste sveisede skjøter og presisjonsbearbeidede tetningsflater gir en permanent, vedlikeholdsfri forsegling, avgjørende for miljøer med farlige og giftige medier.

3. Overlegen strukturell stivhet: ANSI B16.5-sveisehalsflensene med høy hals gir utmerket stivhet, motstand mot deformasjon og tretthetsmotstand, noe som sikrer lang levetid under syklisk belastning.

4. Inspiserbar og pålitelig: Full penetrasjonssveis muliggjør ikke-destruktiv testing (NDT), og sikrer at produktkvaliteten oppfyller strenge industristandarder.

5. Omfattende spesifikasjoner og stabil forsyning: Egen produksjon sikrer rikelig med varelager, rettidig levering og muligheten til å tilby kostnadseffektive produkter til globale kunder.

Industrielle applikasjoner

DIYE-VENTIL ANSI B16.5 sveisehalsflenser er det foretrukne standardproduktet for følgende nøkkelanvendelsesscenarier:

1. Olje- og gassindustrien: Rørledninger, raffinerier og offshoreplattformer.

2. Kjemisk industri: Høytemperatur, høyt trykk og etsende mediesystemer.

3. Kraftproduksjonsindustri: Damprørledninger, kjelsløyfer og hjelpesystemer for kraftverk.

4. Trykkbeholdere: Lagringstanker, reaktorer og prosessutstyr som krever høyeste integritet.

5. Rør med høy integritet: Systemer for transport av brennbare, eksplosive og svært giftige væsker.

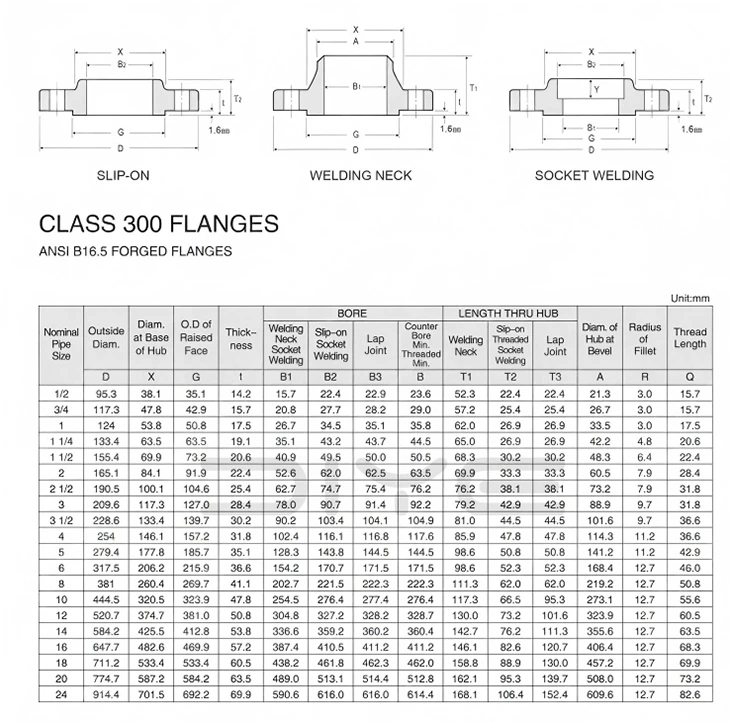

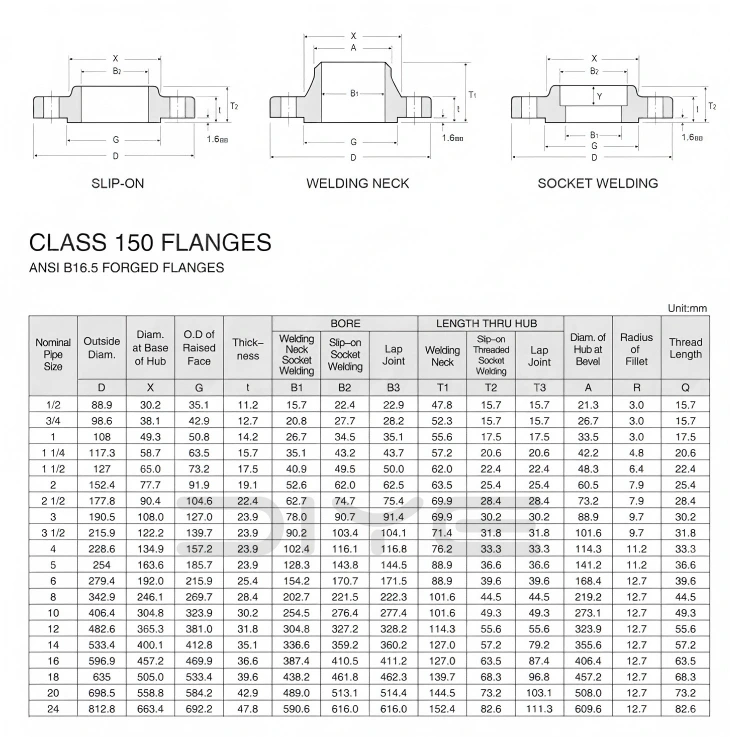

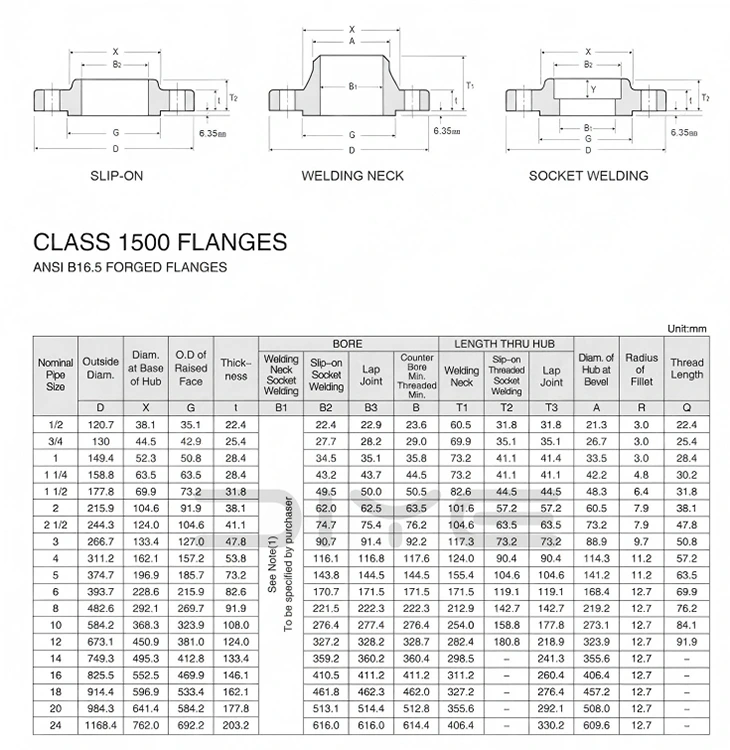

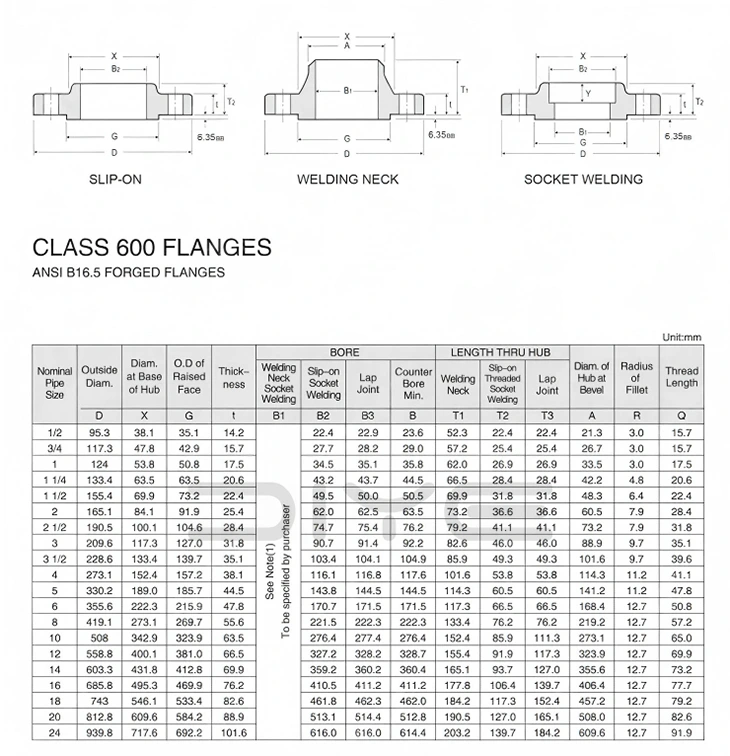

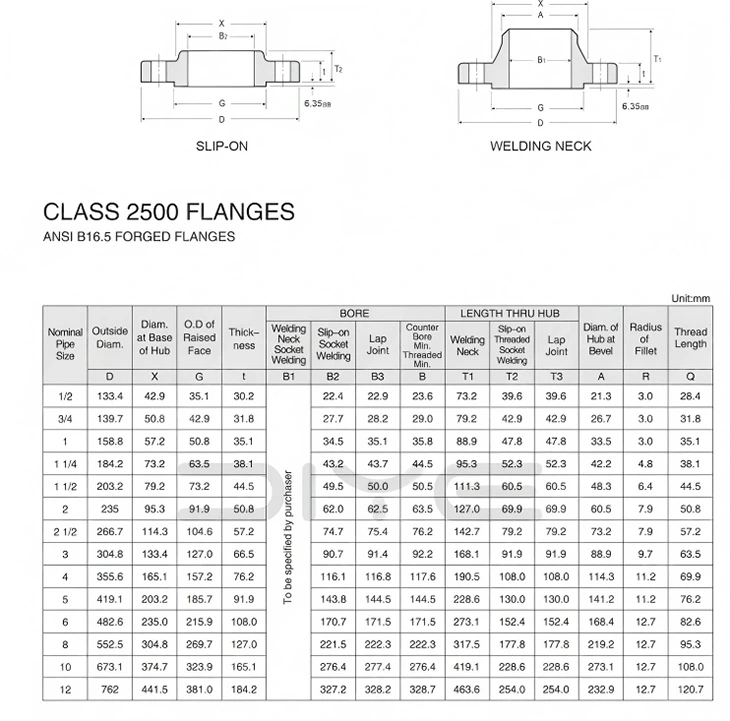

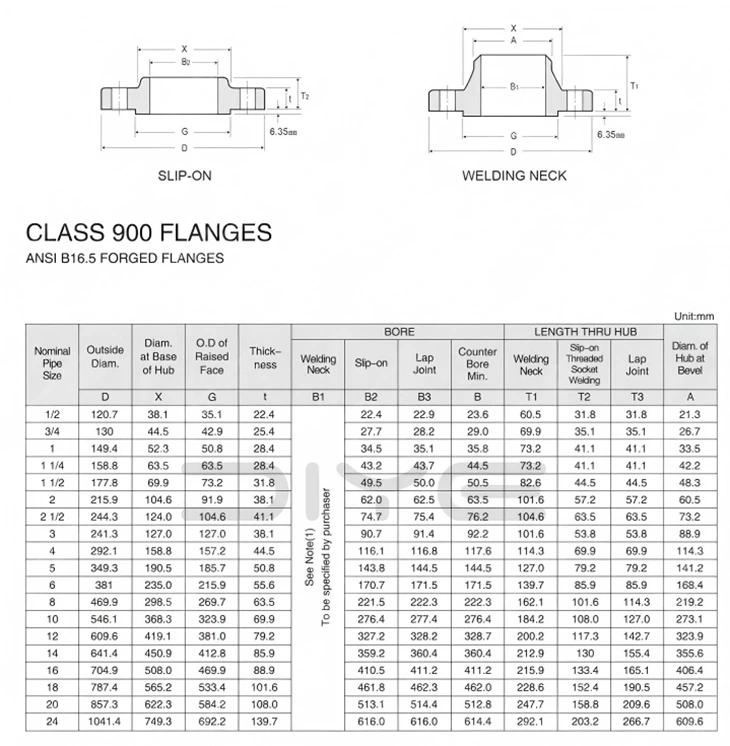

Tekniske parametere

FAQ

Spørsmål: Kan den amerikanske standardflensklassen og den kinesiske standarden PN byttes ut?

A: De kan ikke byttes direkte. Klasse refererer til den amerikanske standardtrykkvurderingen, som er forskjellig fra PN-systemet for nominelt trykk. Den ytre diameteren, boltehullene og tetningsflatens dimensjoner stemmer ikke overens, og blanding og sammenkobling er strengt forbudt.

Spørsmål: Hva er NPS i amerikanske standardflenser? Hvordan samsvarer det med DN?

A: NPS refererer til den amerikanske standardens nominelle diameter (tommer). For eksempel, NPS2 = DN50. Dette er kun for referanse. Under installasjon og bestilling skal NPS + Klasse følges strengt, og DN alene kan ikke stoles på.

Spørsmål: Hva er forskjellene mellom WN- og SO-flenser?

A: WN-hals-sveiseflens: Langhalssmiing, full penetrasjonssveising, motstandsdyktig mot høy temperatur og høyt trykk, motstandsdyktig mot vibrasjoner, brukt til hovedrørledninger, trykkbeholdere, brennbare og eksplosive medier;

SO halsløs stumpsveisflens: Sveising med kort hals, enkel installasjon, lav kostnad, kun egnet for middels og lavt trykk, normal temperatur, ordinære prosessrørledninger.

Spørsmål: Hva slags stålrør skal brukes med amerikanske standardflenser?

A: Karbonstål bruker ASTM A106/A53 amerikansk standard sømløst rør; Rustfritt stål bruker rør i ASTM A312-serien.
