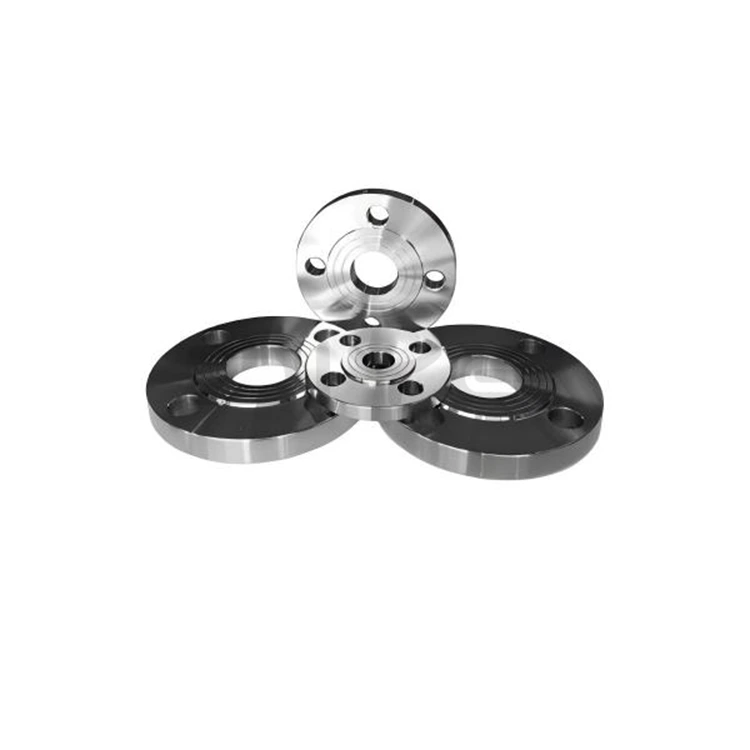

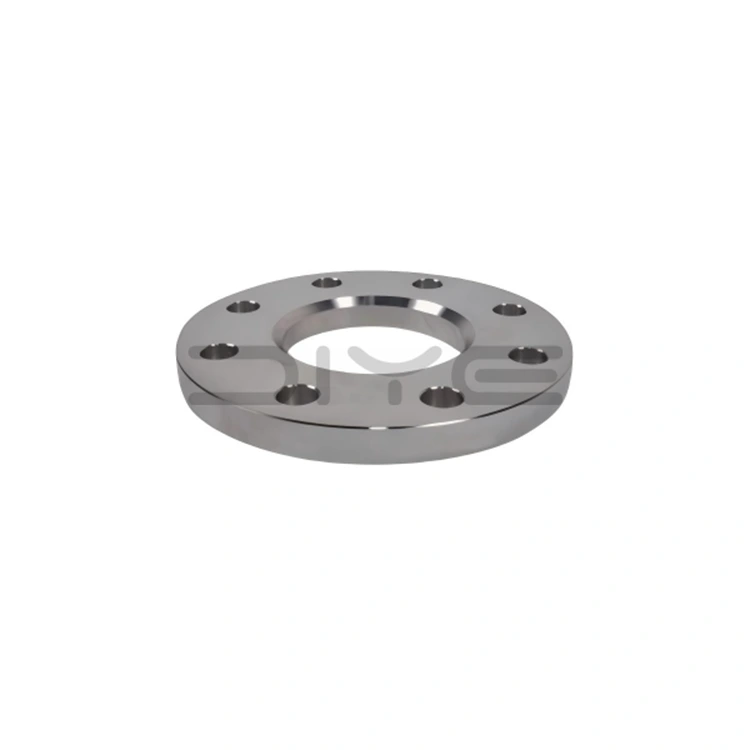

GOST 12820-80 Flens

Vår GOST 12820-80 flens er produsert basert på to kjerne GOST-standardsystemer, og danner et komplett teknisk system som er kompatibelt med både tradisjonelle russiske og neste generasjons rørledningsspesifikasjoner:

1. GOST 12820-80: En klassisk standard spesifikt for middels og lavt trykk stål slip-on flenser, egnet for PN 0,1–2,5 MPa, DN10–1600, primært utstyrt med RF/FF tetningsflater, mye brukt i konvensjonelle kommunale og generelle industrielle rørledninger.

2. GOST 33259-2015: En ny universell hovedstandard som erstatter den gamle standarden, som dekker alle trykkklasser (PN1–250) og alle flenstyper, inkludert slip-on, sveisehals, løs flens og blindflens, som oppfyller behovene til høytrykksprosjekter og diversifiserte prosjekter.

Kjerneproduktparametere

1. Trykk- og diameterområde

- Nominelt trykk (PN): 6 nivåer (PN0,1, 0,25, 0,6, 1, 1,6, 2,5), som dekker driftsforhold fra 0,1 til 2,5 MPa.

- Nominell diameter (DN): DN10–1600 (½"–64"), matchende spesifikasjoner for ordinære industrielle rør.

2. Type tetningsoverflate

- Standard Type: RF (Raised Face, Type 02) med vannlinje, ruhet Ra≤3,2μm; FF (Flat Face, Type 01) i flukt med flensplanet.

- Valgfrie typer: MFM (Raised Face), TG (Tongue & Groove), egnet for høyt trykk/korrosive miljøer.

3. Materialvalg

Bruker vanlige russiske standarder og internasjonale tilsvarende materialer, i samsvar med GOST 12816-80-standarden:

- Rustfritt stål: 08X18H10 (304), 10X17H13M2T (316L), 12X18H10T (321);

- Karbonstål: St20, St35; Lavlegert stål: 16Mn.

Produksjon og kvalitetssikring

1. Produksjonskontroll

- Dimensjonsnøyaktighet, inkludert ytre diameter, indre diameter, bolthulls senteravstand, tykkelse og tetningsoverflatehøyde, følger strengt standardtabeller;

- Avansert CNC-maskinering og smiingsprosesser sikrer stabil produktytelse og høy konsistens.

2. Kvalitetskontroll

- Inspeksjon av hele varen: visuell inspeksjon, dimensjonsmåling og 1,5 ganger nominelt trykk hydrostatisk test;

- Komplett sertifisering: GOST-materialsertifikat, EAC-sertifisering og kvalitetsinspeksjonsrapport er gitt for hver batch.

Flenstypedekning:

1. 01: Flat-flat flens (PL, GOST 12820-80 kjernetype)

2. 02: Sokkelflens (SO)

3. 03: Løs flens (LJ)

4. 04: Løs flens (LJ)

5. 05: Buttflens (WN, i samsvar med GOST 12821-80)

6. 06: Blindflens (BL)

Tilpasning og støttetjenester:

1. Ikke-standard tilpasning: Størrelse, materiale og forseglingsoverflate kan tilpasses i henhold til prosjekttegninger;

2. One-stop forsyning: Gir matchende GOST-fester og tetninger, forenkler anskaffelsesprosessen og sikrer kompatibilitet;

3. Markedstilpasning: Produktene er fullt i samsvar med russiske og CIS-markedsstandarder, egnet for langsiktige prosjekter og utenrikshandelssamarbeid.

DIYE VALVE GOST 12820-80 flens kombinerer profesjonell produksjon, standardoverholdelse og pålitelig kvalitet, noe som gjør den til det foretrukne produktet for lav- og mellomtrykksrørledningsforbindelser i de russiske, CIS- og sentralasiatiske markedene. Vi følger prinsippene om kvalitet først og først og fremst kunden, og gir stabil forsyning og teknisk støtte til våre globale partnere.

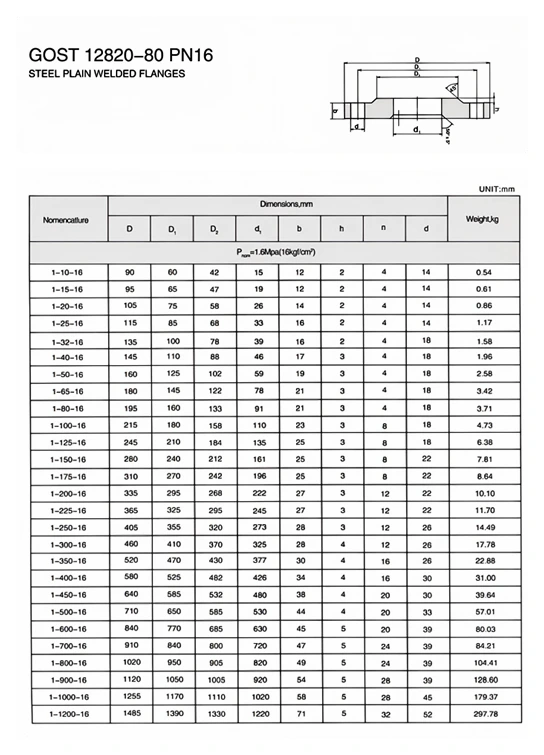

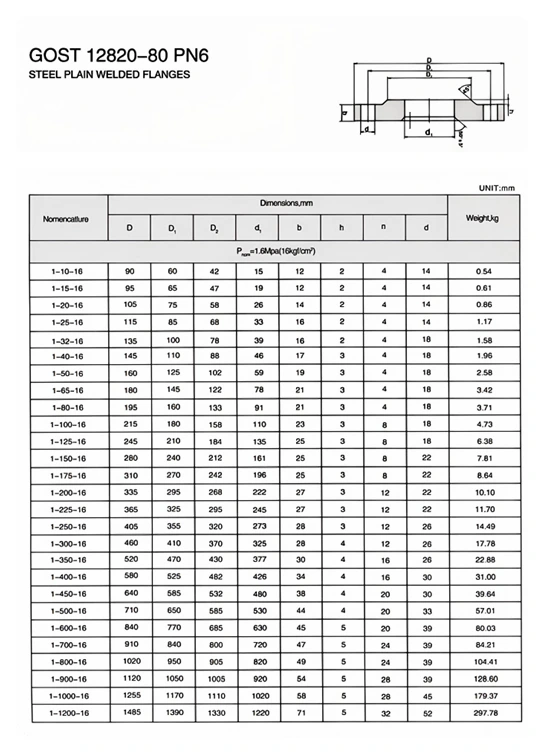

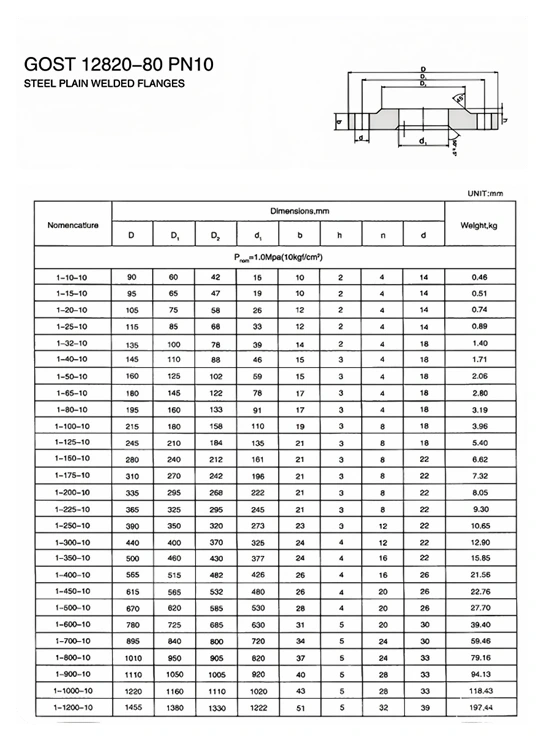

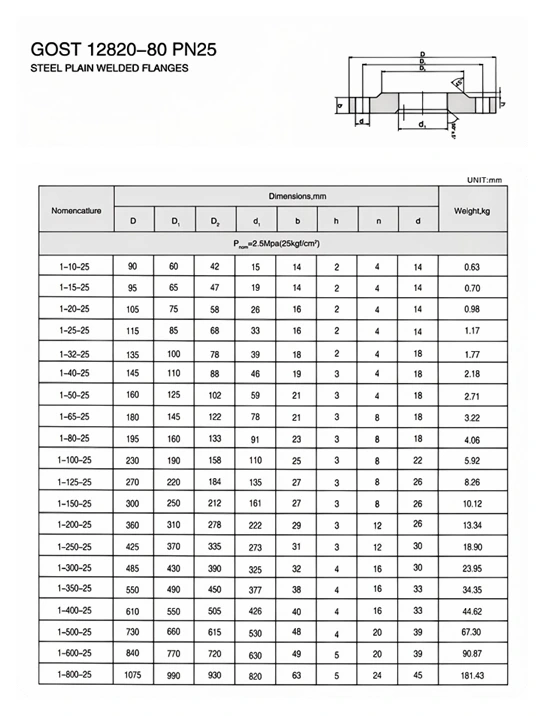

Tekniske spesifikasjoner

Vanlige spørsmål

Spørsmål: Hva er de vanlige kjernestandardene for GOST 12820-80 flenser?

A: GOST 12820-80 er en klassisk gammel standard, spesialisert i middels og lavt trykk stål slip-on flenser; GOST 33259-2015 er en ny versjon av den generelle masterstandarden, som fullstendig erstatter det gamle systemet, dekker alle trykknivåer og alle typer flenser, og kobler til moderne russiske bedrifter og EAC-sertifiseringsprosjekter.

Spørsmål: Kan de to standardene erstattes og dokkes med hverandre?

A: Konvensjonelle størrelser er kompatible, men for høyt trykk, tetningsoverflate, veggtykkelse og boltparametere skal GOST 33259-2015 gjelde; GOST 12820-80 kan brukes til vedlikehold av gammelt utstyr, og den nye standarden fra 2015 må implementeres for nye byggeprosjekter.

Spørsmål: Hvordan velge mellom GOST slip-on flenser og sveisehalsflenser?

A: GOST 12820-80 slip-on flenser er egnet for normal temperatur, middels og lavt trykk, generell vannforsyning og drenerings-/prosessrørledninger; GOST 33259-2015 sveisehalsflenser er motstandsdyktige mot høy temperatur og høyt trykk, antivibrasjoner og brukes til olje og gass, kjemisk industri, hoveddamp og andre høyrisikorørledninger.

Spørsmål: Hva er de vanlige tetningsflatetypene av GOST 12820-80 flenser?

A: RF (Raised Face, den mest brukte), FF (Flat Face), MFM (Male-Female Face), TG (Tongue and Groove Face), RJ (Ring Joint Face, high-end konfigurasjon av den nye standarden, dedikert til høytemperatur- og høytrykksmetalltetning).

Spørsmål: Hvilke rørledninger og bolter matches med GOST 12820-80 flenser?

A: Den er matchet med GOST standard stålrør og GOST spesialbolter og muttere. Pakningene er valgt fra GOST standard gummipakninger, spiralviklede pakninger og metallringpakninger. Det komplette settet med matching forhindrer lekkasje.
