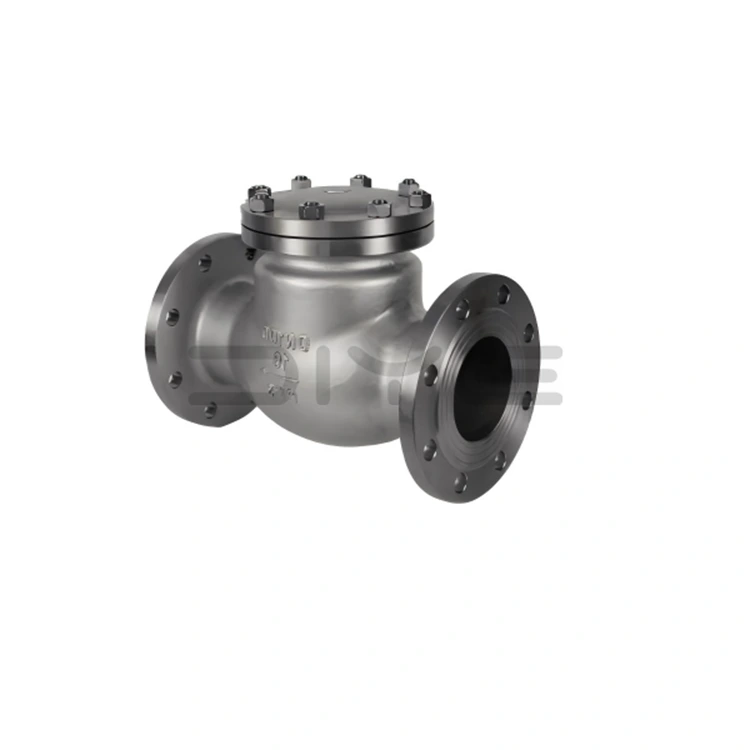

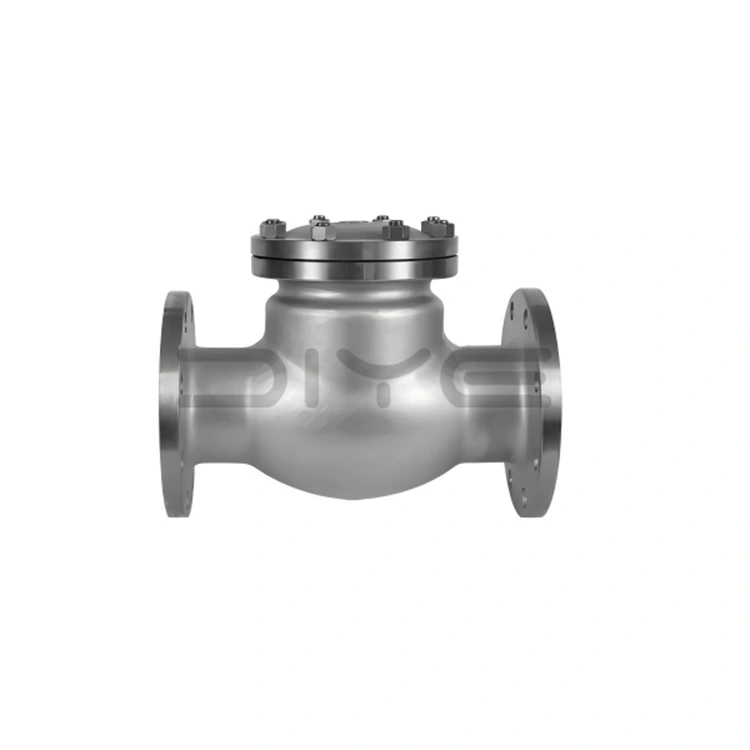

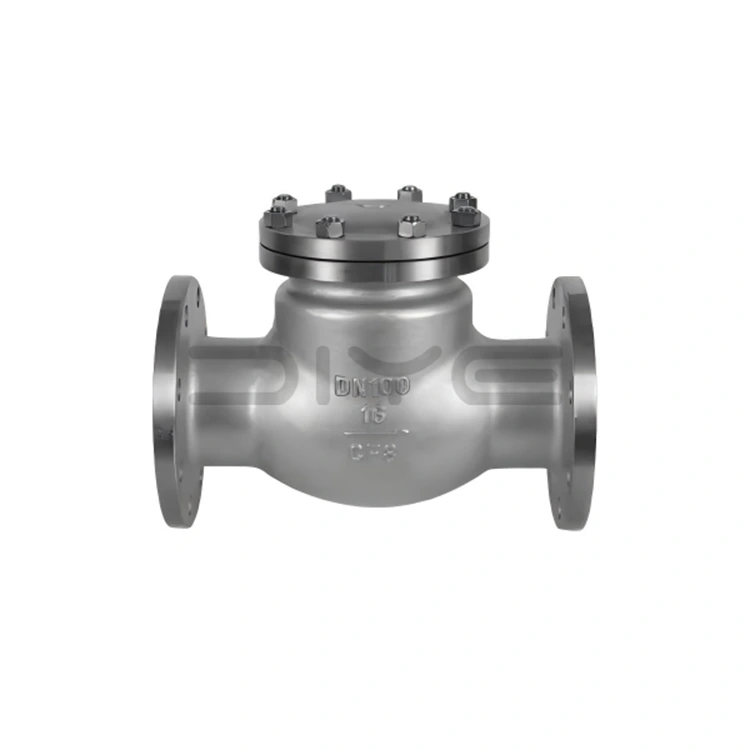

DIN svingflensede tilbakeslagsventiler

DIYE DIN Swing Flensed Back Valves er presisjonsdesignede automatiske ventiler som fullt ut overholder tyske kjernestandarder, inkludert DIN 3356, DIN 3202 og DIN EN 1092-1. Ventilene fungerer autonomt basert på mediets trykk, og krever ingen eksterne aktuatorer. De gir en pålitelig, vedlikeholdsfri mekanisme som forhindrer katastrofale konsekvenser fra tilbakestrømning, og beskytter kritisk rørledningsinfrastruktur.

Arbeidsprinsipp og hovedfunksjoner

1. Automatisk drift

DIN Swing-flensede tilbakeslagsventiler åpner fritt under trykket fra det fremoverstrømmende mediet; når systemet stopper, trykkløser eller opplever en tilbakestrømningstendens, lukkes ventilskiven øyeblikkelig under sin egen vekt og tilbakestrømningsmottrykket.

2. Kjernebeskyttelsesfunksjoner

- Tilbakestrømningsforebygging: Danner en tett forsegling, og forhindrer omvendt flyt av mediet.

- Water Hammer Mitigation: Absorberer hydraulisk støt, noe som reduserer trykket på rørledninger og utstyr betydelig.

- Systembeskyttelse: Beskytter pumper, kompressorer, trykkbeholdere og varmevekslere mot skade forårsaket av omvendte trykkstøt.

Designfunksjoner og tekniske parametere

1 Tilkoblingsmetode og standarder

Bruker DIN standard flensforbindelser, noe som forenkler installasjon og vedlikehold; strukturell lengde følger strengt DIN 3202-standarden.

2 Bred anvendelighet og allsidighet

DIN svingflensede tilbakeslagsventiler dekker hele området av diametre fra DN15 til DN1000; trykkklassifiseringer inkluderer PN10, PN16, PN25, PN40, PN63 og PN100, og oppfyller de ulike behovene til lavtrykksrørnett til høytrykks industrielle prosesssystemer.

3 Overlegen struktur

Nøye utformede strømningskanaler minimerer trykktap; Høypresisjonstetningsflater sikrer en tett og pålitelig forsegling selv under trykksvingninger og forskjellige medieforhold.

4. Mediekompatibilitet

Egnet for vann, damp, petroleumsprodukter og forskjellige sure, alkaliske og etsende medier.

Søknadsscenarier og markedsdekning

Våre DIN svingflensede tilbakeslagsventiler er det foretrukne produktet for tyske standardrørsystemer i Europa og globalt, og sikrer stabil ensrettet strømningskontroll i flere krevende bransjer, inkludert:

1. Petrokjemisk og kjemisk prosessindustri

2. Kraftproduksjonsindustri (termisk og kjernekraft)

3. Metallurgi og gruveindustri

4. Kommunal vannforsyning og avløpsnæring

5. HVAC, Gass og Marine Engineering

6. Internasjonale europeiske standard eksportingeniørprosjekter

Produksjon og kvalitetssikring

1. Profesjonelle kvalifikasjoner og erfaring: Ved å utnytte dyp bransjeekspertise, oppnår DIYE VALVE masseproduksjon av alle DIN tilbakeslagsventilspesifikasjoner, og sikrer stabil og pålitelig kvalitet.

2. Overholdelse av autoritative standarder: Hver ventil bruker tyske standardmaterialer, presisjonssmiingsprosesser og gjennomgår streng trykktesting.

3. Integritetsgaranti: Vi tilbyr komplette materialtestrapporter (MTR) og trykktestdata fra fabrikken for hver bestilling, og sikrer full sporbarhet og samsvar gjennom hele prosessen.

4.Tilpassede løsninger: I tillegg til standardprodukter, tilbyr vi profesjonelt tilpassede ventiltjenester ved bruk av spesielle materialer og ikke-standardstørrelser, og tilbyr one-stop forsyningsløsninger for komplekse europeiske og internasjonale ingeniørprosjekter.

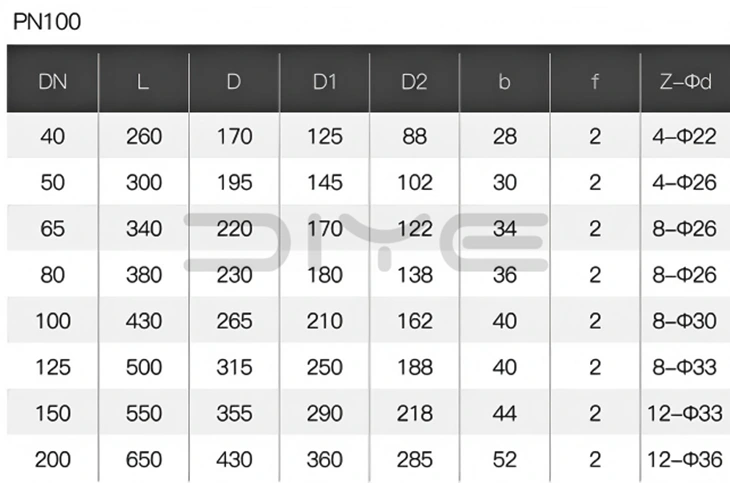

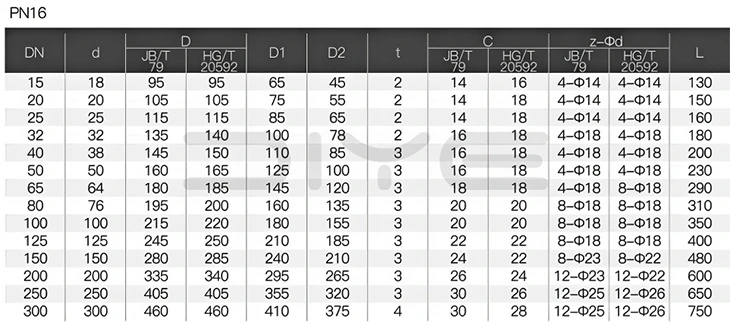

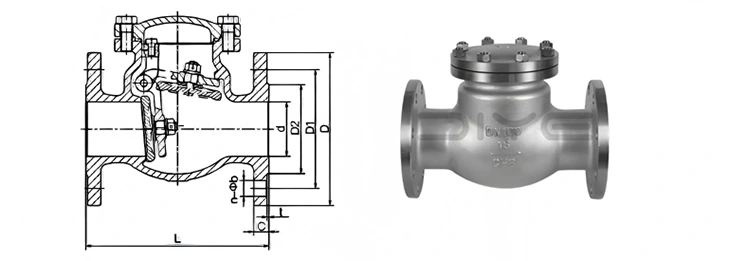

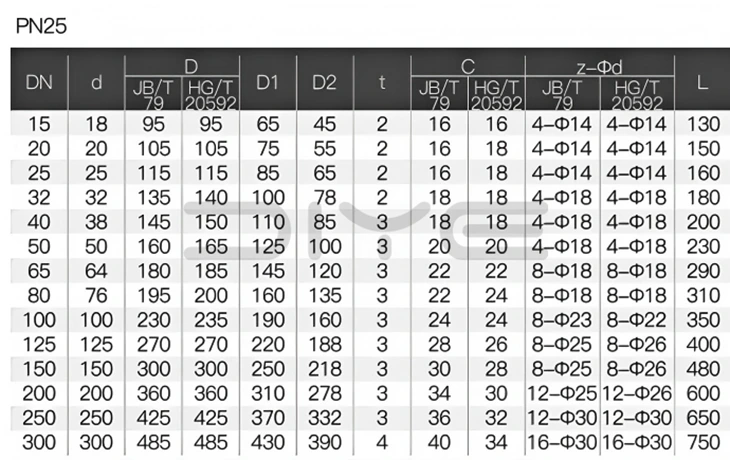

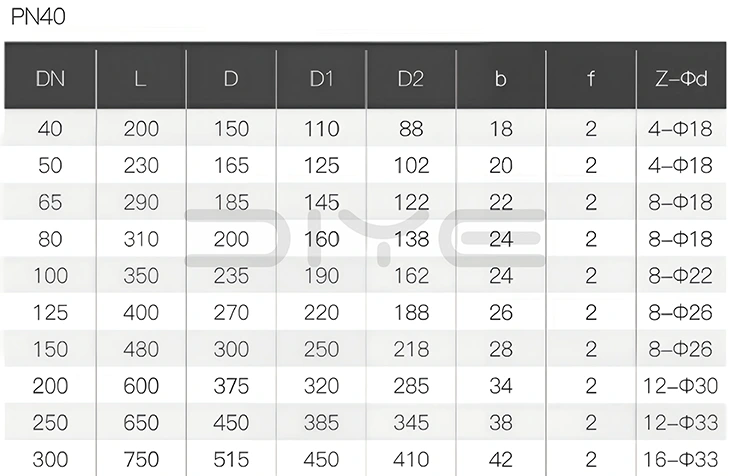

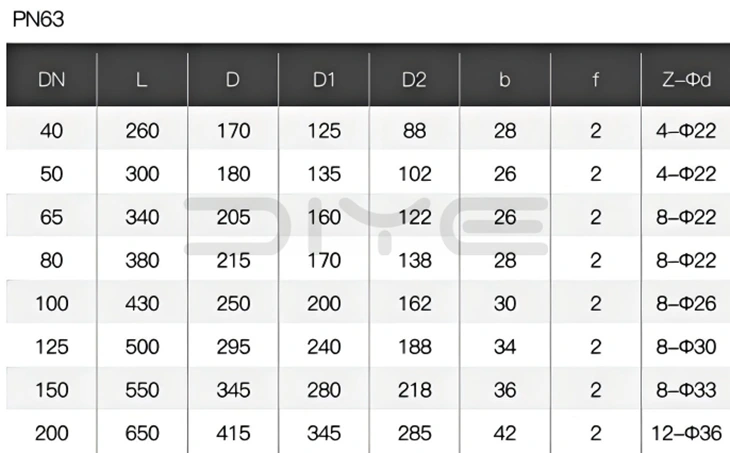

Tekniske tegninger

FAQ

Spørsmål: Hvilke kjernestandarder overholder DIN Swing Flanged Back Valves?

A: De følger hovedsakelig DIN 3205, DIN 3206, DIN 3207, DIN 3351 og DIN 3352. For flenstilkobling implementerer de DIN EN 1090 / DIN EN 1091 / DIN EN 1092, noe som sikrer perfekt matching og utskiftbarhet med tyske standarder, rørledninger og gassflasninger.

Q:Hva må man merke seg når man installerer en flenset tilbakeslagsventil?

A： Bekreft strømningsretningspilen på ventilhuset og installer strengt i samsvar med middelstrømsretningen. Å installere den baklengs vil resultere i fullstendig blokkering av flyten og tap av kontrollfunksjonen.

Spørsmål: Hvorfor er det alltid unormal støy og vibrasjoner i den flensede tilbakeslagsventilen?

A： Dette er hovedsakelig forårsaket av å være installert nær albuen, for høy strømningshastighet eller slag av ventilskiven på stopperen. Det anbefales å øke den rette rørseksjonen, bytte til en langsom lukkende struktur eller justere rørledningens strømningshastighet.

Spørsmål: Kan du gi et komplett sett med tyske standard DIN tilbakeslagsventiler?

A： Som kildeprodusent produserer Diye DIN Swing Flensed Back Valves i alle størrelser. Vi utfører strengt bearbeiding, trykktesting og merking i henhold til tyske standarder. Vi kan tilby et komplett sett med materialrapporter og fabrikktrykktestdata, og støtte tilpasning av spesielle kalibre og spesialmaterialer.
