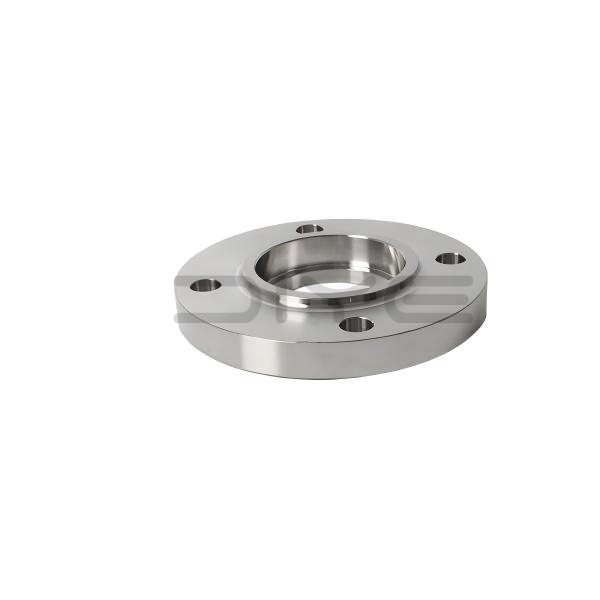

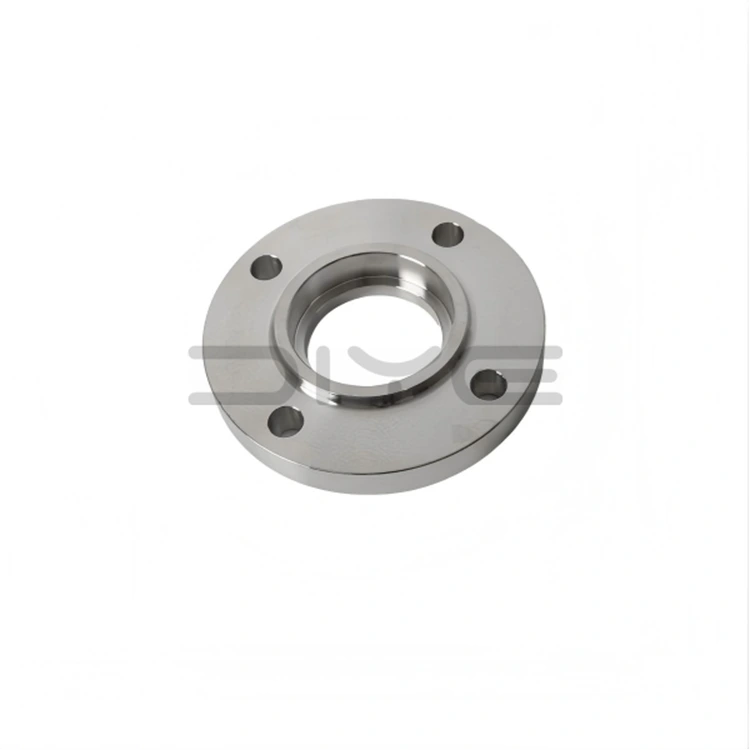

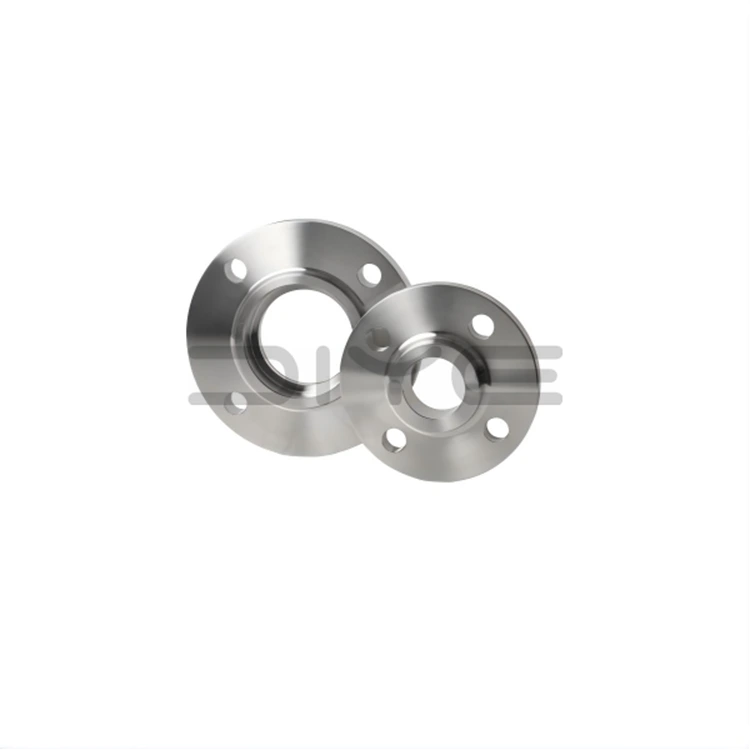

Sokkelsveiseflens

A Socket Welding Flange is a necked forged flange with an internal socket groove at one end. Under installasjonen settes stålrøret inn i muffen og festes med en ekstern kilsveis, noe som eliminerer behovet for å skråstille rørenden eller bruke en støtteplate for stussveis. Produktene er primært produsert i henhold til ASME B16.5-standarder, som dekker trykkklassifiseringer fra klasse 150 til klasse 2500, noe som gjør dem til den foretrukne avtakbare koblingen for høytrykksrørsystemer med liten diameter.

Standard tetningsoverflatetyper

1. RF (Raised Face): Industriens mainstream-type, kompatibel med spiralviklede pakninger og PTFE-pakninger, egnet for generelle driftsforhold.

2. RJ (Ring Joint): Designet for ekstreme høye temperaturer og høytrykksforhold, kompatibel med metallringpakninger.

3. MFM (Matching Face): Forhindrer pakningserosjon og kompresjon, og forbedrer tetningsstabiliteten under tøffe forhold.

Arbeidsprinsipp og sveiseprosess

1. Innsetting av rør: Sett røret inn i muffen til det kommer i kontakt med det indre trinnet, og trekk det deretter litt tilbake for å tillate termisk ekspansjonsklaring.

2. Kilsveising: Utfør kontinuerlige utvendige kilsveisinger ved krysset mellom rørets yttervegg og flenshalsen.

3. Forsegling og spenningsavlastning: Sveisen gir strukturell fiksering og forsegling; den interne klaringen absorberer termisk ekspansjon, og forhindrer sveisesprekker.

4. Ikke-destruktiv testing: Sveisen kan utsettes for PT-penetrasjonstesting for å sikre presisjonsforseglingsytelsen til kritiske systemer med liten diameter.

Kjernestrukturelle fordeler

1. Selvsentrerende muffesveiseflens: Den innebygde muffesveiseflensen muliggjør automatisk røroppretting, forenkler installasjonen og sikrer høy koaksialitet.

2. Integrert smidd struktur: Den smidde halsdesignen i ett stykke gir utmerket stivhet og stabil trykkmotstand.

3. Effektiv og praktisk sveising: Kun eksterne kilsveisinger er nødvendig, noe som muliggjør rask konstruksjon og eliminerer behovet for full penetrasjonssveising.

4. Beskyttelse mot termisk spenning: Et dedikert ekspansjonsgap er anordnet i bunnen av røret for å frigjøre termisk spenning ved høye temperaturer og forhindre skjøtesvikt.

Spesifikasjoner og materialvalg

1. Standardstørrelser: Primært DN15–DN50 (NPS 1/2″–2″), optimalisert for høytrykkssystemer med liten diameter.

2. Trykkklassifiseringer: Vanlige brukte spesifikasjoner er klasse 300/600 og høyere, egnet for middels og høyt trykk.

3. Materialtyper: Tilgjengelig i ASTM A105 karbonstål, 304/316L rustfritt stål, legert stål og smidd lavtemperaturstål.

Applikasjonsscenarier og tjenestefunksjoner

DIYE-VENTIL-sveiseflenser er mye brukt i olje- og gass-, kjemiske-, kraftproduksjons- og internasjonale ingeniørprosjekter. Vi tilbyr standardstørrelser på lager samt spesialtilpassede løsninger for ikke-standardstørrelser og spesialmaterialer. Hvert produkt kommer med en komplett original produsentens kvalitetsinspeksjonsrapport, materialsertifikat, feildeteksjonsdata og et komplett sett med eksportdokumenter, som sikrer full overholdelse av kravene til ulike prosjekter over hele verden.

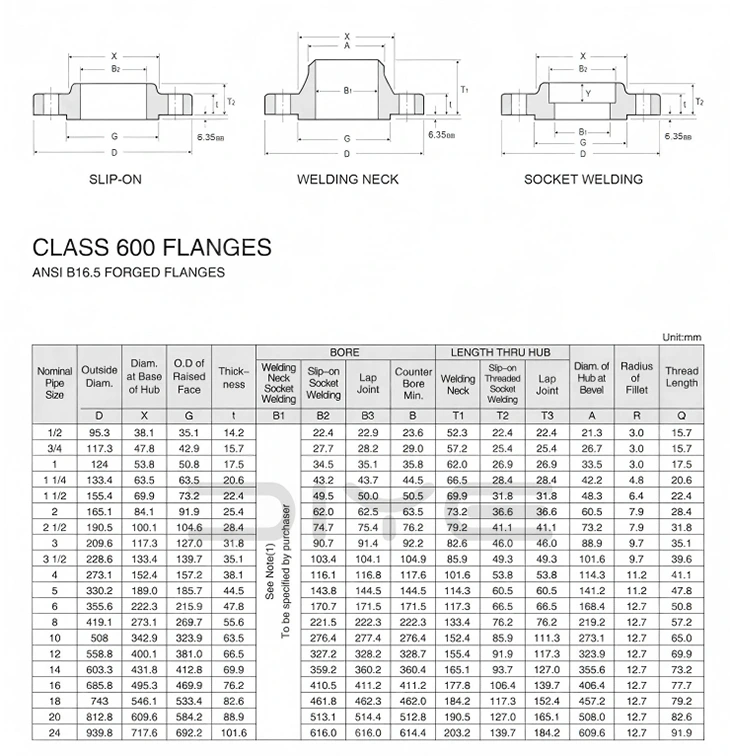

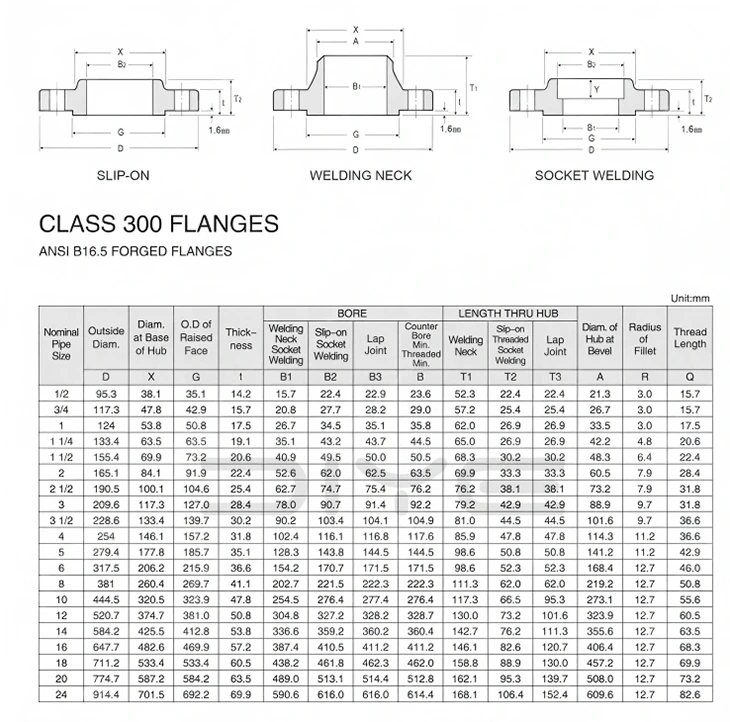

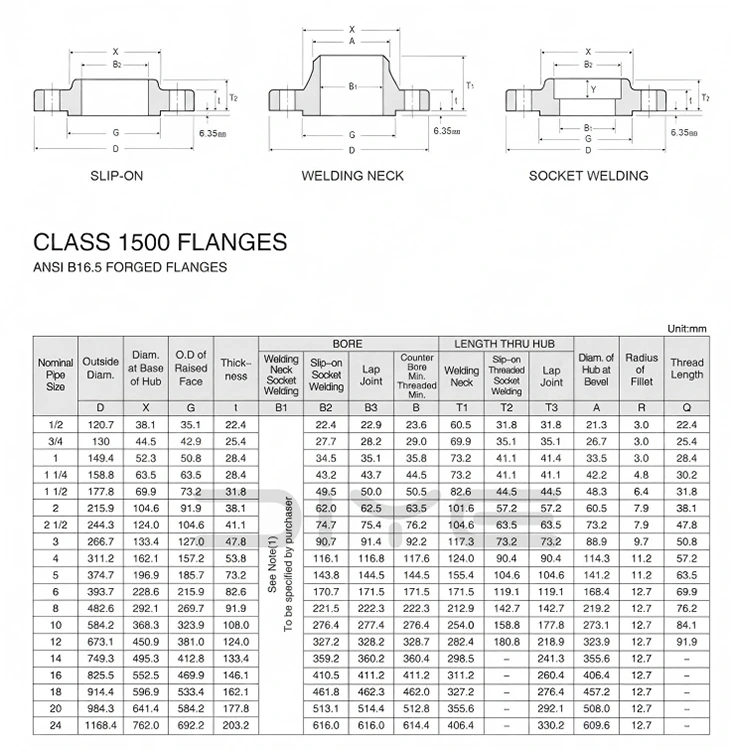

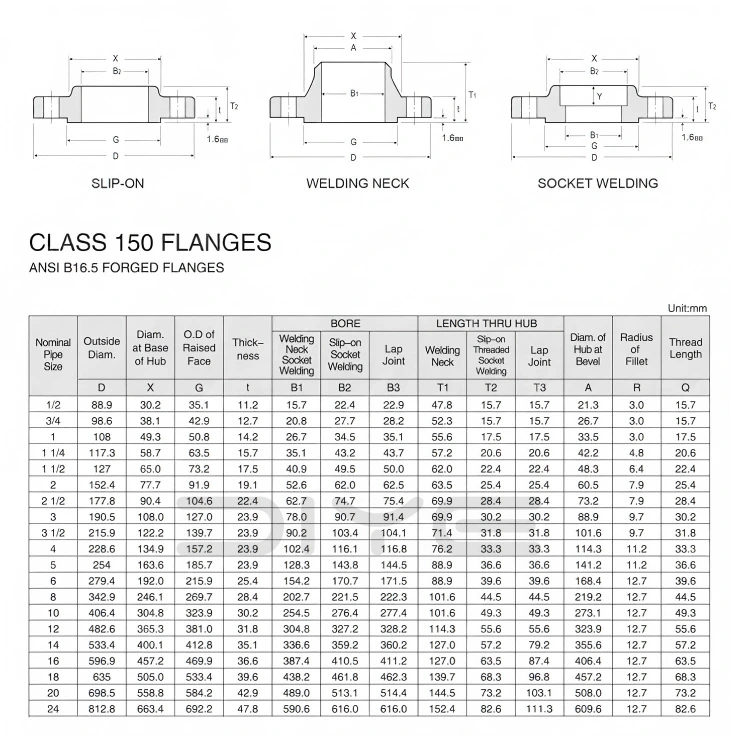

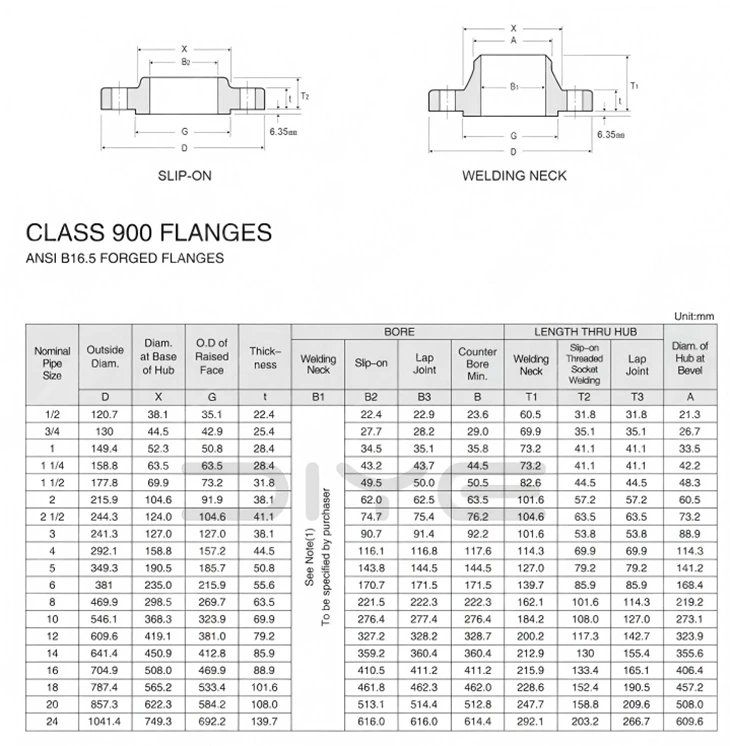

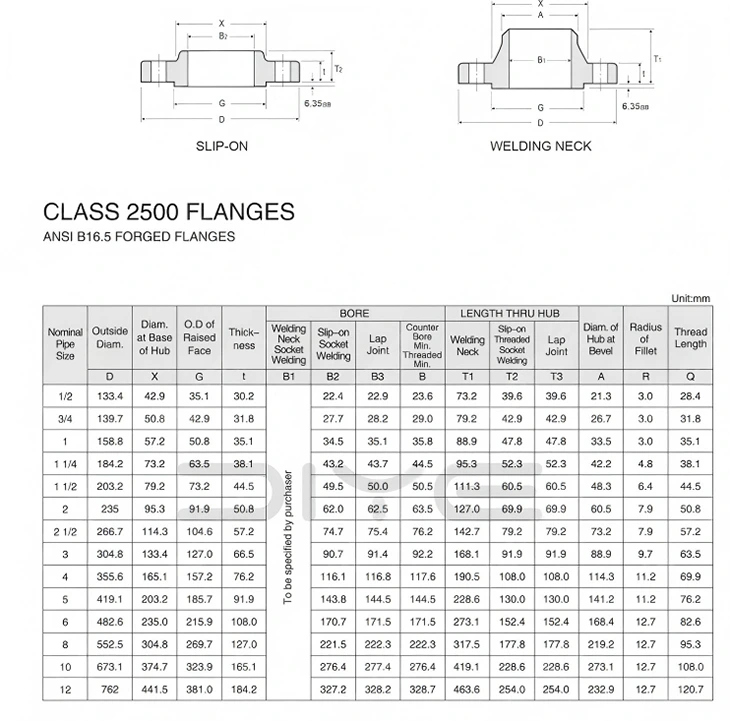

Tekniske parametere
