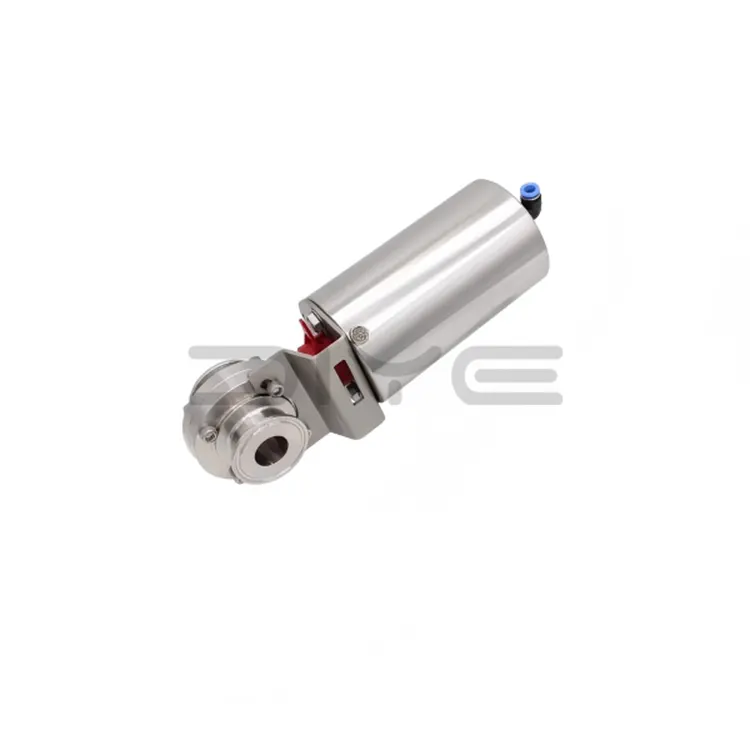

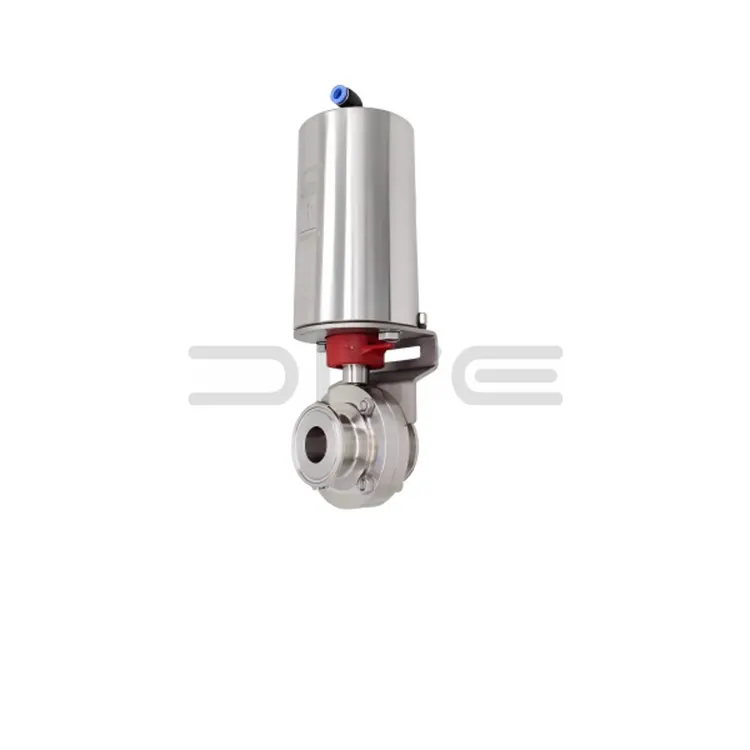

Pneumatisk betjent sanitær sommerfuglventil

DIYE VENTILEN pneumatisk operert sanitær sommerfuglventil er uavhengig utviklet og produsert av vår fabrikk. Det er en kjernekontrollkomponent med høy ytelse for automatiserte produksjonsscenarier i sanitærvæskerørsystemer. Laget i Kina, overholder dette produktet strenge kvalitetskontrollstandarder, og integrerer avansert pneumatisk kontrollteknologi og et sanitært strukturelt design, som oppfyller de strenge hygienekravene til mat-, drikke-, farmasøytisk og biologisk industri.

Ventilen bruker en pneumatisk aktuator som sin kjernekraftkilde, perfekt matchet med et sanitært sommerfuglventilhus. Den muliggjør rask, ekstern og automatisert åpning og lukking av media, og forbedrer rørledningens driftseffektivitet og stabilitet. Dens vinkelfrie struktur forhindrer mediarester og bakterievekst, pålitelig forsegling sikrer null medielekkasje, og dens raske responsevne tilpasser seg de dynamiske tilpasningsbehovene til automatiserte produksjonslinjer, og oppfyller fullt ut sanitærindustriens CIP (Clean-in-Place) og SIP (Sterilize-in-Place) krav.

Kjernearbeidsprinsipp

Den pneumatiske aktuatoren til den pneumatisk betjente sanitærspjeldventilen driver ventilstammen til å rotere ventilskiven, og dermed åpne og lukke ventilen. Når luft kommer inn på den ene siden av aktuatoren, skyver den stempelet, noe som får ventilstammen til å rotere, noe som fullfører åpningen og lukkingen. Avhengig av aktuatorstrukturen er den tilgjengelig i to moduser: dobbeltvirkende og enkeltvirkende.

- Dobbeltvirkende aktuator: Vekslende luftinntak og avtrekk fra begge sider oppnår forover og bakover ventilskiverotasjon. Den er egnet for scenarier som krever hyppig åpning og lukking, og tilbyr stabil drift og sterk tilpasningsevne.

- Enkeltvirkende aktuator: Drevet av luftinntak på den ene siden, den andre siden er avhengig av fjærkraft for automatisk tilbakestilling ved lufttilførselssvikt. Dette sikrer sikker drift av rørledningen og unngår potensielle sikkerhetsfarer ved feil i luftforsyningssystemet.

Videre kan ventilens åpnings- og lukkevinkel justeres fleksibelt via aktuatoren. Noen modeller støtter trinnløs justering fra 0° til 90°, og oppfyller både grunnleggende rørledningsåpnings- og lukkingskontroll og behov for finstrømsregulering, tilpasset ulike produksjonsscenarier.

Valgfrie pneumatiske aktuatorer og tilbehør

1. Valgfrie pneumatiske aktuatorer

- Enkeltvirkende aktuator: Utstyrt med fjærtilbakestillingsfunksjon, går den automatisk tilbake til sin opprinnelige posisjon ved lufttilførselssvikt, og tilbyr høy sikkerhetsbeskyttelse og egnet for scenarier med høye sikkerhetskrav.

- Dobbeltvirkende aktuator: Drevet av doble luftkilder, gir jevn og stabil åpning og lukking, og høy holdbarhet. Egnet for høyfrekvente driftsscenarier som kontinuerlige produksjonslinjer.

2. Matchende tilbehør

- Pneumatisk triplett: Sammensatt av et filter, trykkreduksjonsventil og smøreapparat, filtrerer den urenheter i lufttilførselen, stabiliserer lufttrykket, smører aktuatoren, forlenger levetiden og sikrer stabil ventildrift.

- Magnetventil: Styrer lufttilførselen, muliggjør ekstern åpning og lukking av ventiler, letter integrasjon med et sentralt kontrollsystem og forbedrer automatisering.

- Posisjonssender: Gir sanntidstilbakemelding på ventilåpnings- og lukkingsstatus, noe som muliggjør sanntidsovervåking av det sentrale kontrollsystemet og sikrer kontrollerbare produksjonsprosesser.

- Grensebryter: Forhindrer overvandring av ventilskiven, unngår mekanisk skade og beskytter ventilstrukturen.

- Håndhjulmekanisme: Brukes for manuell nøddrift; tillater åpning og lukking av ventilen selv ved lufttilførselssvikt, noe som sikrer kontinuitet i produksjonen.

Om DIYE VALVE

Som en profesjonell produsent og leverandør av pneumatisk operert sanitær sommerfuglventil laget i Kina, har DIYE VALVE et komplett FoU-, produksjons-, salgs- og ettersalgsservicesystem, forpliktet til å tilby høykvalitetsprodukter og oppmerksom service til globale kunder.

Vi har et profesjonelt utenrikshandel og teknisk team som snakker flytende engelsk, russisk, arabisk og andre språk, og tilbyr 24-timers online support for å svare på spørsmål angående produktvalg, installasjon, igangkjøring og vedlikehold, og tilbyr flerspråklige installasjons- og vedlikeholdsmanualer. Fabrikken vår implementerer en streng kvalitetsinspeksjonsprosess, kontrollerer strengt hvert trinn fra valg av råmateriale til produktlevering, og sikrer at hver ventil oppfyller høykvalitetsstandarder.

For å løse utfordringene for anskaffelse av reservedeler som utenlandske kunder står overfor, tilbyr vi ofte brukte reservedeler som tetninger, pneumatiske trippelenheter og magnetventiler, noe som forkorter logistikksyklusene betydelig og reduserer anskaffelseskostnadene. Vi tilbyr også 12 måneders garanti på hele ventilenheten og 6 måneders garanti på sårbare deler. I løpet av garantiperioden vil ikke-menneskelig forårsaket funksjonsfeil bli reparert gratis, noe som gir en omfattende garanti for brukeropplevelsen for utenlandske kunder.

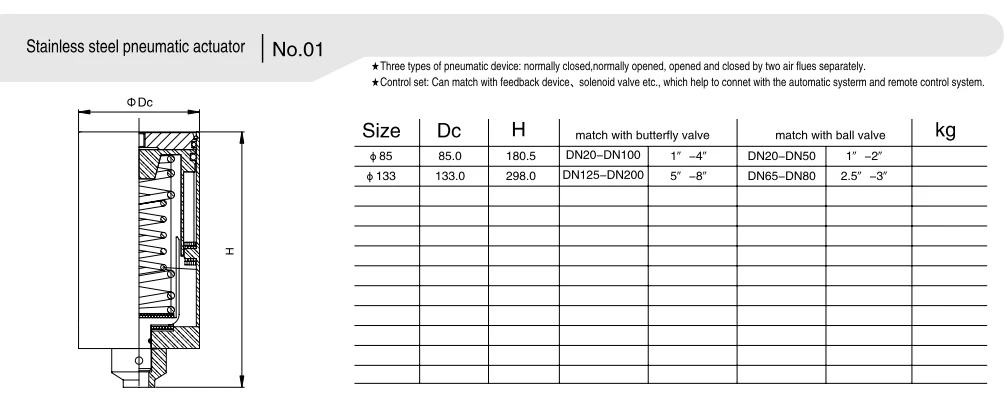

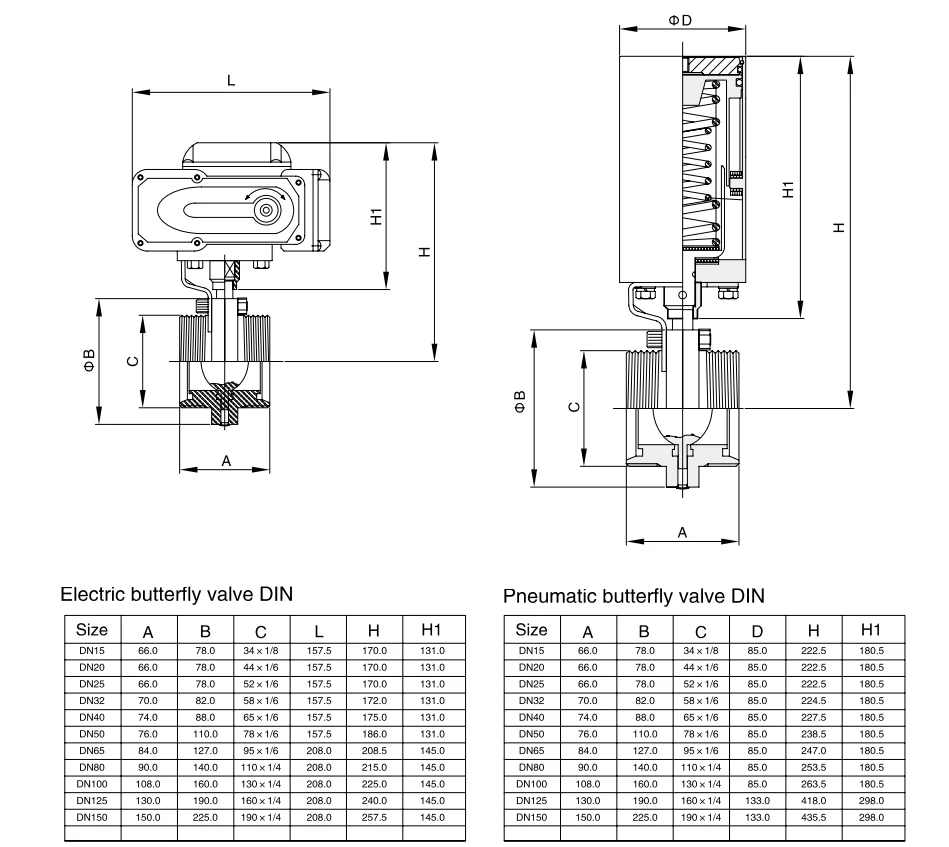

Tekniske parametere

FAQ

Spørsmål: Hvilke typer pneumatiske aktuatorer er tilgjengelige for sanitære pneumatiske spjeldventiler og hvordan velge dem?

A: De vanlige typene er enkeltvirkende og dobbeltvirkende pneumatiske aktuatorer, valgt basert på sikkerhetskravene og driftsfrekvensen til arbeidsforholdene: ① Dobbeltvirkende aktuator: Drevet av doble luftkilder åpner og lukker ventilen stabilt med rask respons, egnet for konvensjonelle sanitære arbeidsforhold med automatiske produksjonslinjer og høyfrekvente styrings-, luft- og luftbehov for å være på drift, luftkilde; ② Enkeltvirkende aktuator: Med fjærreturstruktur, drevet av luftinntak på den ene siden og automatisk tilbakestilt (åpne/lukke) etter lufttap, har den høy sikkerhet og beskyttelsesytelse, egnet for høyrisiko sanitære arbeidsforhold der mediet er brannfarlig, giftig og etsende, og kan effektivt unngå sikkerhetsrisikoer i rørledningen etter luftkildesvikt.

Spørsmål: Hvilket tilbehør trengs for sanitære pneumatiske sommerfuglventiler? Hva er funksjonen til kjernetilbehøret?

A4: Grunnleggende obligatorisk A:tilbehør + valgfritt tilbehør etter behov, kjernetilbehøret og deres funksjoner er: ① Pneumatisk trippelenhet (filter + trykkreduksjonsventil + oljetåkeenhet): Obligatorisk, filtrerer urenheter fra luftkilden, stabiliserer lufttilførselstrykket, smører innvendige deler av aktuatoren og forlenger levetiden til aktuatoren; ② Magnetventil: Valgfritt, fjernstyrer av- og på luftkilden, realiserer automatisk og sentralisert åpning og lukking av ventilen, og er egnet for kobling av det sentrale kontrollsystemet; ③ Posisjonstilbakemeldingsenhet: Valgfri, sanntidstilbakemelding av ventilens åpnings- og lukkestatus (åpen/lukke/nøytral), forenkler fjernovervåking av rørledningsdrift; ④ Håndhjulmekanisme: Valgfritt, ventilen kan betjenes manuelt når luftkilden svikter, egnet for nødarbeidsforhold; ⑤ Grensebryter: Valgfritt, hindrer ventilskiven i å rotere over slag og beskytter ventilhuset og tetningene.

Spørsmål: Hva er kravet til luftkildetrykk for sanitære pneumatiske sommerfuglventiler? Kan den tilpasse seg den ikke-standardiserte luftkilden på stedet?

A: Det konvensjonelle adaptive luftkildetrykket er 0,4~0,8MPa, som er det industrielle generelle lufttrykket og egnet for de fleste lufttilførselsforhold på stedet; hvis luftkilden på stedet er et ikke-standard trykk (lavere enn 0,4 MPa eller høyere enn 0,8 MPa), kan en tilpasset adaptiv pneumatisk aktuator leveres, og en trykkreduksjonsventil/boosterventil kan utstyres for å justere lufttrykket for å sikre normal åpning og lukking av ventilen uten ytterligere transformasjon av luftforsyningssystemet på stedet.
