A portventil i smidd ståler en industriell isolasjonsventil designet for å starte eller stoppe væskestrømmen ved å flytte en port vertikalt inn i eller ut av strømningspassasjen. Dens smidde trykkholdige komponenter, kompakte konstruksjonsalternativer og tilgjengelighet i forskjellige materialer og trykkklasser gjør den til et praktisk valg for krevende rørsystemer, inkludert olje- og gassanlegg, kraftverk, kjemiske prosesseringsenheter og dampapplikasjoner.
Men å velge riktig ventil innebærer mer enn å velge en nominell rørstørrelse. Kjøpere må evaluere driftstrykk, temperatur, væskekompatibilitet, endeforbindelser, gjeldende standarder og vedlikeholdskrav. Denne veiledningen forklarer hvordan smidde stålportventiler fungerer, hvor de brukes, og hvordan du spesifiserer et passende produkt for pålitelig langsiktig service.
Innholdsfortegnelse
- Hva er en smidd stålportventil?
- Hvordan fungerer en smidd stålportventil?
- Hva er dens viktigste fordeler?
- Hvor brukes smidde stålportventiler?
- Hvilke materialer er tilgjengelige?
- Hvilke typer og endetilkoblinger er tilgjengelige?
- Hvordan sammenlignes det med en portventil i støpt stål?
- Hvordan kan kjøpere velge riktig ventil?
- Hvordan bør den installeres og vedlikeholdes?
- Hvilke vanlige kjøpsfeil bør unngås?
- Ofte stilte spørsmål
1. Hva er en smidd stålportventil?

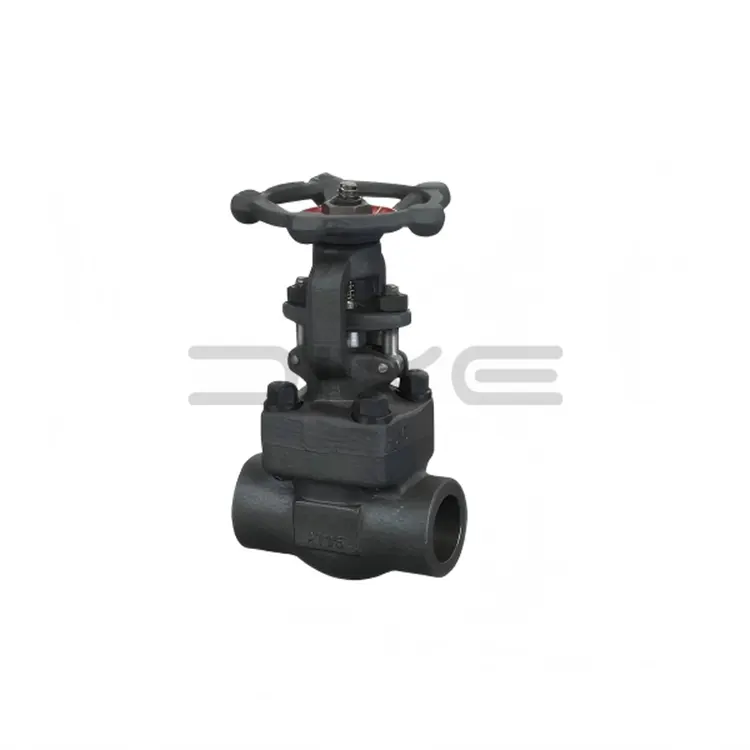

En portventil i smidd stål er en mekanisk ventil hvis kropp og, avhengig av design, andre trykkholdige komponenter er produsert av smidd stål. Under smiing formes oppvarmet metall under trykkkraft. Denne prosessen kan produsere en relativt jevn materialstruktur og redusere typene interne diskontinuiteter knyttet til enkelte støpeprosesser, selv om den endelige kvaliteten fortsatt avhenger av materialspesifikasjoner, smiingspraksis, varmebehandling, maskinering og inspeksjon.
Ventilen kontrollerer strømmen gjennom en bevegelig port, vanligvis kalt en kile. Når ventilen er helt åpen, beveger porten seg unna hovedstrømningspassasjen. Når den er helt lukket, griper den inn sitteflatene for å avbryte flyten.
Smidde stålportventiler velges vanligvis for industrirør med små boringer og høyere trykk. Kompakte smidde stålventiler spesifiseres ofte under API 602, underlagt standardens omfang og valgt produktdesign.
2. Hvordan fungerer en smidd stålportventil?
En smidd stålportventil bruker lineær portbevegelse for å gi av/på strømningskontroll. De fleste manuelle design opererer gjennom et håndhjul koblet til en gjenget stamme. Avhengig av konstruksjonen stiger stammen synlig under drift eller forblir i en fast vertikal posisjon mens den roteres for å flytte porten.
Åpne ventilen
Ved å dreie håndhjulet i åpningsretningen flyttes porten vekk fra sitteområdet. Når porten klarerer strømningspassasjen, kan væsken bevege seg gjennom ventilen med relativt liten hindring sammenlignet med mange strupeventildesign.
Å stenge ventilen
Ved å dreie håndhjulet i motsatt retning flyttes porten mot setene. Korrekt tilpassede sitteflater etablerer den tiltenkte avstengningsfunksjonen når ventilen når sin spesifiserte lukkede posisjon.
Hvorfor driftsposisjon er viktig
Slukeventiler er primært beregnet for helt åpen eller helt lukket service. Å holde en konvensjonell sluseventil delvis åpen i lengre perioder kan utsette gate- og seteflatene for høyhastighetsflyt, vibrasjoner, erosjon og ujevn slitasje. Der det kreves kontinuerlig strømningsregulering, er en riktig valgt kuleventil eller reguleringsventil ofte mer egnet.
Ventilens faktiske driftsmoment, strømningskapasitet og avstengningsytelse avhenger av dens design, dimensjoner, trykkforskjell, væskekarakteristikker og tilstand. Kjøpere bør bruke produsentens dokumentasjon i stedet for å anta at alle smidde stålportventiler fungerer identisk.
3. Hva er hovedfordelene med smidde stålportventiler?
3.1 Styrke for krevende service
Riktig produserte smidde komponenter kan tilby gunstige mekaniske egenskaper og materialkonsistens. Dette gjør smidde stålkonstruksjoner attraktive for bruksområder som involverer forhøyet trykk, temperaturvariasjoner og krevende driftsforhold når valgt materiale og ventildesign er egnet.
3.2 Kompakte installasjonsmuligheter
Mange smidde stålportventiler er tilgjengelige i kompakte konfigurasjoner for prosesslinjer med liten boring, hjelperør, instrumentkoblinger, avløp og ventiler. Dimensjonene deres kan være nyttige der installasjonsplassen er begrenset.
3.3 Flere materialvalg
Avhengig av produktutvalget kan kjøpere velge karbonstål, lavtemperaturkarbonstål, legert stål eller rustfritt stål. Å tilpasse materialet til prosessvæsken og temperaturen hjelper til med å håndtere korrosjonsrisiko, mekaniske krav og levetid.
3.4 Enkel isolasjonsfunksjon
Portmekanismen er konstruert for på-av-drift i stedet for kontinuerlig flytjustering. I egnede applikasjoner gir dette et klart driftsformål og kan forenkle systemdesign.
3.5 Fleksible tilkoblingskonfigurasjoner
Gjenge-, muffe-, stumpsveis- og flensforbindelser kan være tilgjengelige avhengig av ventilstørrelse, trykkklasse, produsent og designstandard. Denne fleksibiliteten gjør det mulig for ingeniører å koordinere ventilen med eksisterende røropplegg.
- Potensielt gunstig styrke og strukturell konsistens fra passende smidd konstruksjon.
- Kompakt design for utvalgte bruksområder med liten boring.
- Materialalternativer for ulike trykk, temperatur og korrosjonskrav.
- Praktisk isolering av prosessvæsker i kompatible systemer.
- Tilkoblingsalternativer som støtter ulike installasjonskrav.
4. Hvor brukes smidde stålportventiler?
Egnetheten til en smidd stålportventil avhenger av driftsforholdene og godkjent designspesifikasjon. Vanlige bruksområder inkluderer følgende.
Olje- og gassbehandling
Smidde stålventiler kan installeres i prosessrør, hjelpeledninger, prøvetakingspunkter, avløp og andre isolasjonssteder. Materialkompatibilitet, trykk-temperaturklassifiseringer og eventuelle krav til sur service må fastsettes før valg.
Kraftproduksjon og dampsystemer
Kraftverk bruker isolasjonsventiler i damprelaterte hjelpetjenester, matevannsystemer og andre prosesslinjer. Høytemperaturservice krever nøye vurdering av materialstyrke, trykk-temperaturklassifiseringer, tetningsmaterialer og termisk sykling.
Kjemiske og petrokjemiske anlegg
Kjemisk behandling kan involvere aggressive væsker, forhøyede temperaturer eller farlige medier. Rustfritt stål eller passende legeringsalternativer kan være nødvendig, men intet materiale bør anses som universelt korrosjonssikkert. Kompatibilitet må bekreftes for den faktiske kjemiske konsentrasjonen, temperaturen og driftsmiljøet.
Industrielle verktøy
Komprimerte verktøy, vannsystemer, termisk utstyr og generelle industrielle rørledninger kan bruke smidde stålportventiler der ventilens trykkklasse, materiale og tilkoblinger oppfyller prosjektkravene.
5. Hvilke materialer er tilgjengelige for smidde stålportventiler?
Materialvalg påvirker trykkdemping, temperaturevne, korrosjonsbestandighet og generelle vedlikeholdskrav. Vanlige materialfamilier inkluderer følgende eksempler.
| Materiale | Typiske egenskaper | Utvalgshensyn |
|---|---|---|
| ASTM A105 karbonstål | Vanlig smidd karbonstål for generell industriservice | Bekreft gjeldende temperaturområde, trykkklassifisering og væskekompatibilitet. |
| ASTM A350 LF2 | Smidd karbonstål spesifisert for egnede lavtemperaturapplikasjoner | Bekreft krav til støttest og minimum designtemperatur. |
| ASTM A182 F11 / F22 | Legerte stålkvaliteter som brukes i utvalgte forhøyede temperaturer | Sjekk gjeldende varmebehandling, materialkvalitet og trykk-temperaturgrenser. |
| ASTM A182 F304 / F316 | Alternativer i rustfritt stål for utvalgte korrosive miljøer | Vurder kjemisk kompatibilitet, klorideksponering og nødvendig korrosjonsbestandighet. |
Disse eksemplene er ikke utskiftbare, og tabellen er ikke en erstatning for en godkjent materialspesifikasjon. Den nøyaktige karakteren må være tilgjengelig i produsentens produktutvalg og være kompatibel med gjeldende ventildesignstandard.
Ikke overse interne komponenter
Kroppens materiale alene bestemmer ikke fullstendig ventilytelse. Kjøpere bør også gjennomgå porten eller kilen, stammen, seteoverflatene, pakningen, panserpakningen og andre fuktede eller trykkholdige komponenter. Trimmaterialer og tetningsarrangementer må være egnet for væsken og forventede driftsforhold.
6. Hvilke typer og endetilkoblinger er tilgjengelige?
6.1 Panserkonfigurasjoner
Et boltet panserdesign bruker festemidler for å koble panseret til ventilhuset. En trykkforseglet eller sveiset panserdesign kan være tilgjengelig for visse bruksområder og produktserier. Den riktige konfigurasjonen avhenger av spesifisert standard, trykkklasse, vedlikeholdsstrategi og produsentens design.
6.2 Stigende stilk og ikke-stigende stilk design
I en konfigurasjon med stigende stamme beveger stammen seg oppover når ventilen åpnes, og hjelper operatørene med å identifisere portposisjonen visuelt. Et ikke-stigende stilk-arrangement holder stammens ytre høyde relativt konstant, noe som kan være nyttig der vertikal klaring er begrenset. Tilgjengelige konfigurasjoner varierer etter design.
6.3 Avslutt tilkoblingsmuligheter
| Forbindelse | Typisk bruk | Hovedhensyn |
|---|---|---|
| Gjenget | Kompatible smårørsystemer | Bekreft gjengeform, størrelse, forseglingsmetode og gjeldende trykkbegrensninger. |
| Hylsesveis | Valgte småborede sveisede rør | Kontroller stikkontaktdimensjoner, sveiseprosedyrer og installasjonskrav. |
| Stussveis | Sveisede rørsystemer der spesifisert | Bekreft sluttforberedelse, kompatibilitet med veggtykkelse og sveisekrav. |
| Flensed | Rørsystemer som krever avtakbare koblinger | Tilpass flensdimensjoner, belegg, pakning, bolting og trykkklassifisering. |
Ikke alle tilkoblinger er tilgjengelige for hver størrelse eller trykkklasse. Kjøpsspesifikasjonen bør identifisere den nødvendige forbindelsen eksplisitt i stedet for å stole på en generisk produktbeskrivelse.
7. Hvordan er en smidd stålportventil sammenlignet med en støpt stålportventil?
Hovedforskjellen er produksjonsprosessen som brukes til å danne ventilhuset og andre relevante komponenter. Smiing former solid metall under trykkkraft, mens støping danner komponenter ved å helle smeltet metall i en form. Hver metode kan produsere pålitelige ventiler når design, produksjonskontroller, materialer og inspeksjonskrav er passende.
| Sammenligningsfaktor | Smidde stålportventil | Portventil i støpt stål |
|---|---|---|
| Produksjonsprosess | Metall formes gjennom smiing. | Smeltet metall dannes i en form. |
| Felles produktposisjonering | Kompakte og små applikasjoner, inkludert mange høytrykksdesign. | Brukes ofte for større ventilstørrelser og et bredt spekter av industrielle rørsystemer. |
| Materialstruktur | Kan gi gunstig kornflyt og materialkonsistens. | Kvalitet avhenger av støpedesign, prosesskontroll og feilinspeksjon. |
| Designfleksibilitet | Avhenger av smikapasitet, geometri og maskineringskrav. | Kan romme komplekse former og større kroppskonfigurasjoner. |
| Valgprioritet | Vurder å smi kvalitet, designstandard, størrelse og serviceforhold. | Vurder støpekvalitet, designstandard, størrelse og serviceforhold. |
Ingen av konstruksjonene er automatisk det beste valget for alle bruksområder. En smidd ventil kan være å foretrekke for en kompakt høytrykksledning, mens en støpt ventil kan være mer praktisk for et system med større boring. Den riktige avgjørelsen bør være basert på tekniske krav, godkjente standarder, materialsertifisering og totale livssykluskostnader i stedet for produksjonsterminologi alene.
8. Hvordan kan kjøpere velge riktig smidde stålportventil?
For innkjøpsteam kan en ufullstendig ventilspesifikasjon føre til tilbudsforsinkelser, feilleveranser, installasjonsproblemer eller uegnet driftsytelse. Bruk følgende sjekkliste når du forbereder en forespørsel.
Når du ber om et tilbud fra Wenzhou Diye Valve And Fittings Co.,Ltd., kan kjøpere bruke denne sjekklisten til å organisere tekniske krav og redusere risikoen for gjentatt spesifikasjonsavklaring.
Endelig ventilvalg og godkjenning bør utføres av kvalifisert personell i henhold til gjeldende rørkode, prosjektspesifikasjon og produsentens sertifiserte dokumentasjon.
9. Hvordan bør en smidd stålportventil installeres og vedlikeholdes?
Før installasjon
- Sjekk navneskilt, materialidentifikasjon, trykkklasse, størrelse, endeforbindelser og kjøpsspesifikasjon.
- Inspiser ventilen for transportskader, forurensning, korrosjon eller skadede tetningsflater.
- Kontroller at ventilen er kompatibel med ledningsmediet og de faktiske trykk-temperaturforholdene.
- Hold den indre passasjen ren og beskytt utsatte ender frem til installasjon.
Under installasjonen
- Følg produsentens installasjonsinstruksjoner og gjeldende rørprosedyrer.
- Juster ventilen med rørledningen uten å tvinge kroppen eller bruke ventilen for å korrigere feiljustering av rørene.
- Bruk passende pakninger, festemidler, gjengeforseglingsmaterialer og sveiseprosedyrer for den valgte tilkoblingen.
- Unngå at sveisevarme eller rusk skader interne komponenter, tetninger eller seteoverflater.
- Sørg for at håndhjulet eller aktuatoren kan betjenes sikkert og at tilstrekkelig vedlikeholdsklaring er tilgjengelig.
Under rutinemessig vedlikehold
Etabler en inspeksjonsplan basert på servicens alvorlighetsgrad, driftsfrekvens, produsentens anbefalinger og sikkerhetsprosedyrer på stedet. Sjekk for ekstern lekkasje rundt stammepakningen og panserskjøten, korrosjon, uvanlig driftsmotstand og synlig skade. Undersøk eventuelt tap av avstengningsytelse før det blir et større driftsproblem.
Før inspeksjon eller vedlikehold, isoler systemet, trykkavlast det, tøm eller rens den relevante delen etter behov, og verifiser sikre forhold. Løsne aldri trykkholdige deler mens ventilen er under trykk. Farlige væsker, høye temperaturer og innestengt trykk krever passende kontroller og kvalifisert personell.
10. Hvilke vanlige kjøpsfeil bør unngås?
Velger etter trykkklasse alene
En trykkklasse representerer ikke ett universelt tillatt trykk ved hver temperatur. Bekreft den materialspesifikke trykk-temperaturklassifiseringen og grensene for hele ventilenheten.
Ignorer væsken og interne materialer
En sterk smidd kropp kan ikke kompensere for en inkompatibel stamme, sete, pakning eller pakning. Se gjennom hele stykklisten for den tiltenkte tjenesten.
Bruk av en slussventil for kontinuerlig struping
Konvensjonelle portventiler er hovedsakelig konstruert for isolasjon. For kontinuerlig modulering, vurder en kontrollventil eller et annet design spesielt utviklet for struping.
Forutsatt at hver produsent tilbyr den samme konfigurasjonen
Størrelsesområder, trykkklasser, panserrangementer, trimkombinasjoner og endeforbindelser varierer fra produktlinje. Skaff et skriftlig datablad og bekreft den nøyaktige konfigurasjonen før du bestiller.
Med utsikt over inspeksjonsdokumenter
For kritiske applikasjoner kan et lavt tilbud uten nødvendig materialsporbarhet eller testdokumentasjon skape ytterligere prosjektrisiko. Definer dokumentasjonskrav før kjøp.
God anskaffelsespraksis starter med en komplett teknisk spesifikasjon og ender med verifisering av at levert ventil stemmer overens med godkjent dokumentasjon.
11. Ofte stilte spørsmål
Q1. Hva er hovedformålet med en smidd stålportventil?
Hovedformålet er å isolere en rørledning ved å tillate eller stoppe væskestrømmen. Den er vanligvis beregnet for helt åpen eller helt lukket drift i stedet for kontinuerlig strømningsregulering.
Q2. Er en sluseventil i stål egnet for høytrykksapplikasjoner?
Den kan være egnet når dens design, materialer, trykkklasse, temperaturgrenser og endeforbindelser oppfyller driftskravene. Det faktiske tillatte trykket må verifiseres ved å bruke gjeldende klassifiseringstabeller og sertifisert produktdokumentasjon.
Q3. Hva er API 602?
API 602 er en vanlig spesifisert standard for kompakt stålport, globus og tilbakeslagsventiler innenfor dets definerte omfang. Kjøpere bør bekrefte gjeldende utgave, ventiltype, størrelsesområde og prosjektkrav.
Q4. Hvilket materiale er best for en smidd stålportventil?
Det finnes ikke et enkelt beste materiale for hver applikasjon. ASTM A105 brukes ofte til karbonstålservice, A350 LF2 for spesifisert lavtemperaturservice, legert stål for utvalgte bruksområder med høye temperaturer, og rustfritt stål for passende korrosive miljøer. Det endelige valget avhenger av prosessbetingelsene og gjeldende spesifikasjoner.
Q5. Kan en sluseventil i stål brukes til damp?
Ja, visse design og materialkombinasjoner er egnet for dampservice. Kjøpere må bekrefte damptrykk, temperatur, materialkvalitet, pakking og pakningskompatibilitet, og gjeldende trykk-temperaturklassifiseringer før installasjon.
Q6. Hva er forskjellen mellom en smidd og en støpt stålportventil?
Den primære forskjellen er produksjonsprosessen. Smiing former solid metall under trykkkraft, mens støping danner komponenter av smeltet metall. Begge kan være hensiktsmessige når produksjonskvalitet, design, inspeksjon og driftskrav er riktig ivaretatt.
Q7. Hvilken endeforbindelse skal jeg velge?
Valget avhenger av rørstørrelse, trykkklasse, rørdesign, installasjonskrav og gjeldende standard. Gjenge- og muffe-sveiseforbindelser er vanlige i utvalgte design med liten boring, mens stumpsveising og flensarrangementer kan passe til andre systemkrav.
Q8. Hvordan kan jeg redusere risikoen for lekkasje?
Spesifiser kompatible materialer og tetningskomponenter, verifiser nødvendige inspeksjons- og trykktester, installer ventilen i henhold til produsentens instruksjoner, og opprett rutinemessige inspeksjonsprosedyrer. Forebygging av lekkasje avhenger av komplett montering og korrekt brukspraksis.
Q9. Hvilken informasjon bør jeg oppgi når jeg ber om et tilbud?
Oppgi ventilstørrelse, mengde, trykkklasse, driftstrykk og temperatur, væskemedium, hus og trimmaterialer, endetilkobling, gjeldende standarder, nødvendige dokumenter og leveringsdestinasjon. Et datablad eller rørspesifikasjon kan bidra til å klargjøre tekniske krav.
Q10. Hvordan kan jeg verifisere at en smidd stålportventil oppfyller prosjektkravene mine?
Se gjennom produsentens tekniske datablad, gjeldende designstandarder, materialsertifikater, dimensjonsinformasjon, inspeksjons- og trykktestdokumentasjon og eventuelle prosjektspesifikke godkjenninger. Bekreft alle kritiske krav før du frigir innkjøpsordren.
Konklusjon
En portventil i smidd stål kan gi pålitelig rørledningsisolasjon når konstruksjon, materiale, trykk-temperaturklassifisering og tilkoblingstype er riktig tilpasset applikasjonen. Dens kompakte designalternativer og tilgjengeligheten i flere materialkvaliteter gjør den nyttig for utvalgt olje og gass, kraftproduksjon, kjemisk prosessering, damp og industrielle systemer.
Den mest effektive kjøpsbeslutningen går utover prisen. En klart definert teknisk spesifikasjon, passende inspeksjonskrav, verifisert materialkompatibilitet og korrekt installasjonspraksis bidrar til å redusere unngåelige feil og støtter langsiktig driftssikkerhet.
For kjøpere som vurderer smidde stålportventiler, er samarbeid med en leverandør som kan avklare produktkonfigurasjoner og dokumentasjonskrav et viktig skritt mot et vellykket prosjekt.
