Sanitary 3-Piece Butterfly Valve

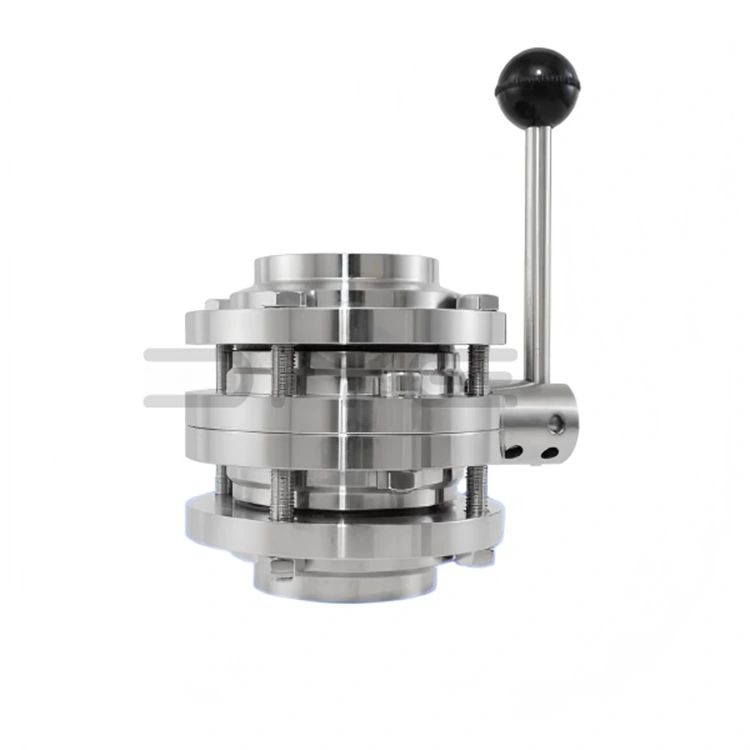

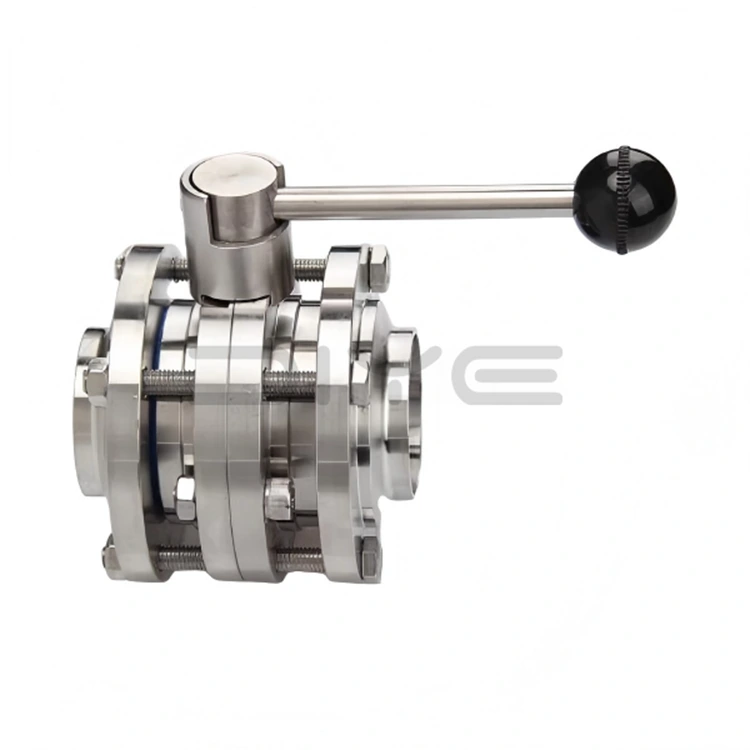

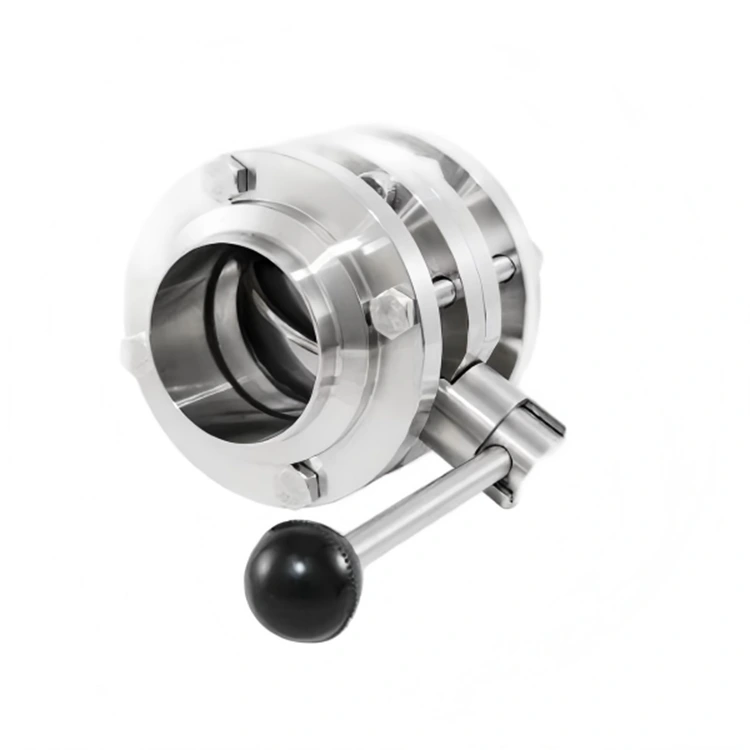

Sanitær 3-delt sommerfuglventil har en klassisk delt tredelt struktur, bestående av et sentralt ventilhus, to tilkoblingsflenser eller klemmer på begge sider, og intern ventilskive, spindel og tetninger. Sammenlignet med integrerte spjeldventiler, er dens største fordel fullstendig demontering. Vedlikehold og rengjøring krever ikke demontering av hele rørledningen; ganske enkelt å løsne klemmene eller boltene i begge ender gir mulighet for grundig rengjøring, desinfeksjon og utskifting av sårbare deler, noe som reduserer nedetid og vedlikeholdskostnader betydelig.

Presisjonsproduksjon og hygienestandarder

Sanitær 3-delt sommerfuglventil benytter høypresisjon CNC maskineringsteknologi, ved bruk av premium SUS304 (1.4301) eller SUS316L (1.4404) rustfritt stål, med maskineringstoleranser kontrollert innenfor ±0,01 mm. Både indre og ytre overflater er speilpolerte, med en indre veggruhet på Ra≤0,4μm (presisjonen kan økes etter behov), og eliminerer sanitære døde hjørner. Den oppfyller GMP- og EHEDG-standarder og støtter CIP-rengjøring på nettet og SIP-dampsterilisering ved høy temperatur.

Overlegne materialer og tetningsytelse

1. Ventilhus/skivemateriale: SUS304 eller SUS316L rustfritt stål, korrosjonsbestandig og slitesterk.

2. Forseglingsmateriale: FDA-sertifisert matkvalitets EPDM, silikon (SI) eller PTFE, presisjonsmaskinert for en perfekt forsegling.

3. Forseglingsgrad: Klasse VI, toveis nulllekkasje, eliminerer medielekkasje og krysskontaminering.

4. Overflatebehandling: Elektrolytisk polering eller mekanisk polering, Ra≤0,8μm (opp til Ra≤0,4μm), lett å rengjøre og fri for rester.

Tekniske parametere og tilpasningstjenester

1. Nominell diameter: DN10～DN150 (1/2"～6")

2. Nominelt trykk: PN10/16 (1,0/1,6 MPa)

3. Driftstemperatur: -30℃～+150℃ (avhengig av tetningsmateriale)

4. Driftsmetode: Manuelt flerposisjonshåndtak (90° rotasjon for åpning og lukking, justerbar flyt); valgfri pneumatisk/elektrisk aktuator for automatisk styring

5. Tilkoblingsmetode: Klemme, flens, gjenger (tilpasses)

6. Standarder: Samsvar med 3A, DIN, SMS, ISO, IDF, GB/T 2238

Kvalitetssikring

Som en pålitelig produsent av 3-delers sommerfuglventiler i Kina, kontrollerer DIYE VALVE strengt hele produksjonsprosessen: råvarer gjennomgår spektralanalyse ved ankomst, og ferdige produkter gjennomgår trykktesting, forseglingstesting og renhetstesting før de forlater lageret for å sikre stabil og pålitelig produktytelse.

Tilpassede løsninger

Vi tilbyr tilpassede tjenester som dekker ikke-standardstørrelser, spesiell poleringspresisjon og tilpassede tilkoblingsmetoder. Vårt ingeniørteam vil kombinere kundenes behov for å tilby personlige løsninger som oppfyller internasjonale standarder.

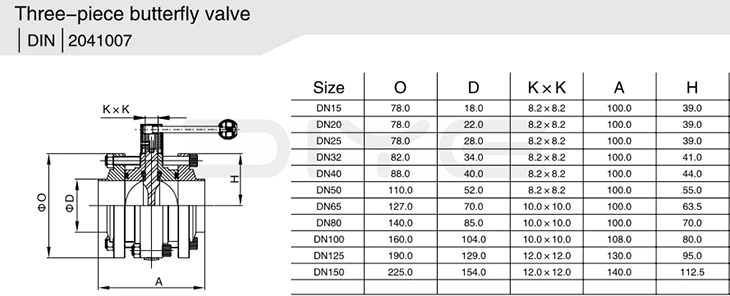

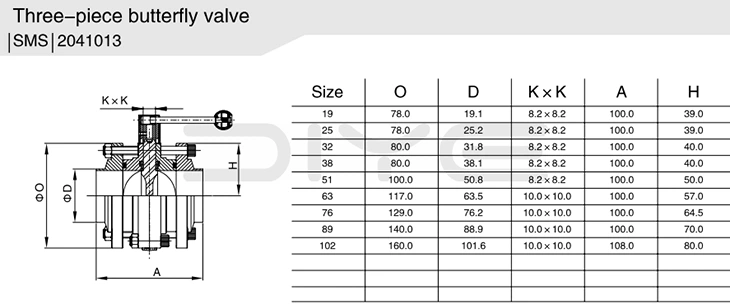

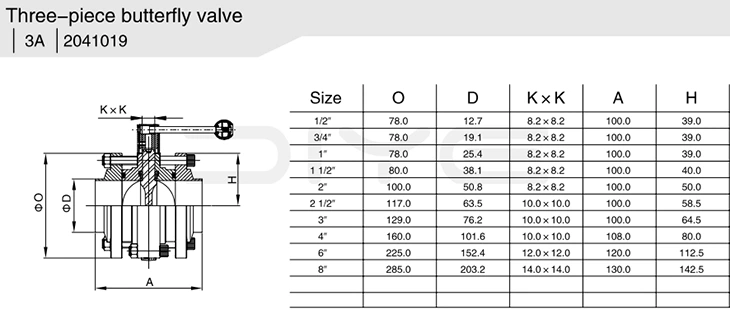

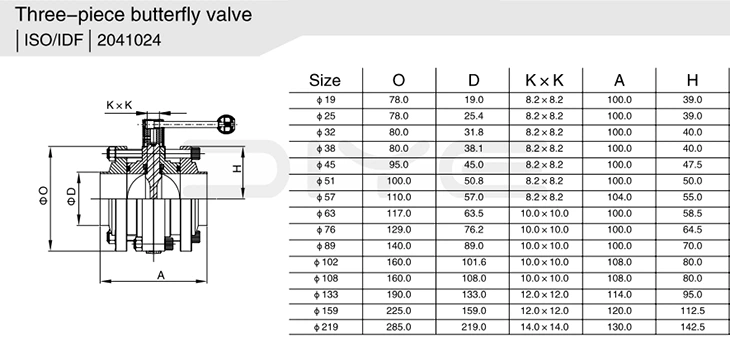

Tekniske parametere
